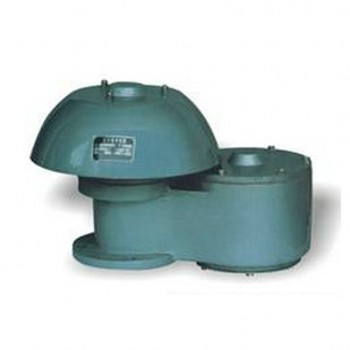

QHXF-89型全天候防火呼吸閥|防火QHXF呼吸閥
QHXF-89型全天候防火呼吸閥

規格	安裝尺寸（mm）
	H	L	D	D1	D2	n		d
						n1	n2	d1	d2
DN50	255	362	140	110	90	3	1	14	12
DN80	342	508	185	150	125	3	1	18	16
DN100	342	508	205	170	145	3	1	18	16
DN150	460	640	260	225	200	6	2	18	16
DN200	545	770	315	280	255	6	2	18	16
DN250	648	918	370	335	310	9	3	18	16

QHXF-89型全天候防火呼吸閥|防火QHXF呼吸閥


本實用新型公開了一種閥門與下游彎管焊接對口裝置，包括設備本體、上游直管段、手動截止閥、大小頭、下游彎管；設備本體的兩端設有吊環；設備本體的上表面左側設有管支架Ⅰ，管支架Ⅰ的右側設有2個管支架Ⅱ；管支架Ⅱ的右側設有內六角圓柱頭螺孔，內六角圓柱頭螺孔的右側設有變徑管支架；變徑管支架的右側設有彎管支架，彎管支架上設有壓板，壓板上設有開口擋圈，開口擋圈上設有銷軸，銷軸上設有上壓塊；管支架Ⅰ、管支架Ⅱ上設有上游直管段；上游直管段的右端與手動截止閥相連接，手動截止閥的右端與大小頭相連接，大小頭的右端與下游彎管相連接。本實用新型用以實現閥門與下游彎管的焊接對口，使用簡便、又能降低施工成本。
