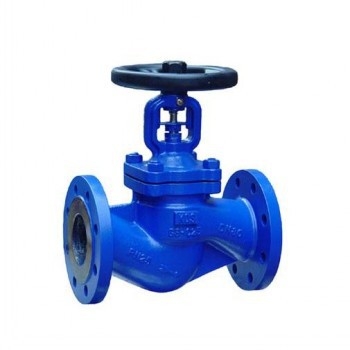

J41H德標波紋管截止閥DN200 DN250

J41H德標波紋管截止閥 性能及外型尺寸 閥體、閥蓋 閥桿 啟閉件 密封面 波紋管 GS-C25 2Cr13 2Cr13 2Cr13 、STL SS304 1Cr 18Ni9Ti 1Cr 18Ni9Ti 1Cr 18Ni9Ti 1Cr18Ni 9Ti、STL SS304 CF3、CF8 CF3、CF8 SS316 SS316 304L、304 、316L、 316、STL 316

DN L H W 重量 PN16 25 PN40 PN16 PN25 PN40 15 130 191 120 140 3.7 4.3 4.3 20 150 191 120 140 4.4 4.8 4.8 25 160 197 140 140 5.1 6.3 6.3 32 180 200 140 160 7.5 7.8 7.8 40 200 218 160 180 8.8 10.3 10.3 50 230 220 180 180 12.2 12.6 12.6 65 290 238 180 200 16.1 19.0 19.0 80 310 257 200 250 21.4 25.0 25.0 100 350 340 250 300 33.0 35.0 35.0 125 400 360 300 350 51.0 56.0 56.0 150 480 390 300 350 69.0 74.0 74.0 200 600 530 400 450 105.0 144.0 160.0 250 730 665 520 520 180.0 238.0 260.0 300 850 720 520 520 265.0 339.0 370.0

J41H德標波紋管截止閥DN200 DN250


本發明公開了一種連接兩個化工容器的過渡閥門，其包括緩存容器、過渡閥門以及承接容器，過渡閥門設置在緩存容器和承接容器之間，過渡閥門包括上部閥體和下部閥體，其中，上部閥體和緩存容器的出料口連接，下部閥體和承接容器的進料口連接；上部閥體包括壓緊板，壓緊板的上端固定有環形臺，環形臺與上閥座固定連接，上閥座中心設置有通孔，通孔內設置有上半球形座，上半球形座的外側為球面，上半球形座的下端為平面，且上半球形座下側設置有凹陷部；下部閥體基座，基座上部固定有升降機構，升降機構的上端固定有下閥座，下閥座內轉動設置有下半球形座，下閥座的下端設置有連接管，連接管的外側連接有伸縮過渡管。
J41H德標波紋管截止閥DN200 DN250
