J41H德標波紋管截止閥DN200 DN250
J41H日標截止閥

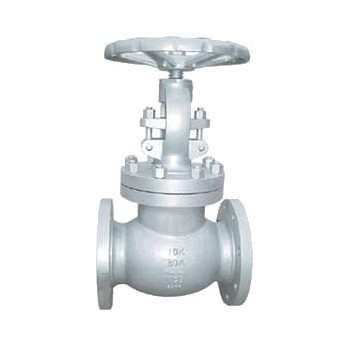

產品詳細: J41H-10K日標截止閥: 產品說明： 截止閥是一種常用的截斷閥，主要用來接通或截斷管路中的介質，一般不用于調節流量。截止閥適用的壓力、溫度范圍很大，但一般用于中、小口徑的管道。 1、截止閥的主要優點 (1)與閘閥相比，截止閥的結構較簡單，制造與維修都較方便。 (2)密封面不易磨損、擦傷，密封性較好，壽命較長。 (3)啟閉時閥瓣行程較小，啟閉時間較短，閥門高度較小。 · 性能規范 閥體材料 SCPH2-11 SCPH-32 SCSl3A SCS19A SCS14A SCS16A SCPL1 適用溫度 ≤425℃ ≤540℃ ≤275℃ ≤200℃ ≤275℃ ≤200℃ -45.150℃ 適用介質 水、蒸氣、油品 硝酸類 醋酸類 氨氣、液氨 ·主要尺寸 DN 10K mm in L D D1 D2 b n-φd H D0 15 1/2 108 95 70 52 12 4-φ15 241 100 20 3/4 117 100 75 58 14 4-φ15 241 100 25 1 127 125 90 70 14 4-φ19 242 130 40 11/2 1165 140 105 85 16 4-φ19 286 160 50 2 203 155 120 100 16 4-φ19 360 200 65 21/2 216 175 140 120 18 4-φ19 380 200 80 3 241 185 150 130 18 8-φ19 415 250 100 4 292 210 175 155 18 8-φ19 465 250 125 5 356 250 21O 185 20 8-φ23 515 300 150 6 406 280 240 215 22 8-φ23 545 350 200 8 495 330 290 265 22 12-φ23 675 450 250 10 622 400 355 325 24 12-φ25 787 600 300 12 698 445 400 370 24 16-φ25 895 650 主要尺寸 DN 20K mm in L D D1 D2 b n-φd H D0 15 1/2 152 95 70 52 14 4-15 259 130 20 3/4 178 100 75 58 16 4-15 281 160 25 1 203 125 90 70 16 4-19 315 200 40 11/2 229 140 105 85 18 4-19 356 200 50 2 267 155 120 100 18 8-φ19 420 200 65 21/2 292 175 140 120 20 8-φ19 465 250 80 3 318 200 160 135 22 8-φ23 490 300 100 4 356 225 185 160 24 8-φ23 590 350 125 5 400 270 225 195 26 8-φ25 690 400 150 6 444 305 260 230 28 12-φ25 760 450 200 8 559 350 305 275 30 12-φ25 450 250 10 622 430 380 345 34 12-27 787 600 300 12 711 480 430 395 35 16-27 895 650 40K 15 1/2 165 115 80 55 20 4-19 259 160 20 3/4 190 120 85 60 20 4-19 281 160 25 1 216 130 95 70 22 4-19 315 200 40 11/2 241 160 120 90 24 4-23 356 230 50 2 292 165 130 105 26 8-19 420 280 65 21/2 330 200 160 130 30 8-23 465 280 80 3 356 210 170 140 32 8-23 490 300 100 4 432 250 205 165 36 8-25 590 400 125 5 508 300 250 200 40 8-27 690 400 150 6 559 355 295 240 44 12-33 760 500 200 8 660 405 345 290 50 12-33 920 500 250 10 787 475 410 355 56 12-33 1080 600 300 12 838 540 470 410 60 16-39 1270 650 350 14 889 585 515 455 64 16-39 1420 650 400 16 991 645 570 515 70 16-39 1600 700

■訂貨須知: ⑴日標截止閥產品型號與名稱 ⑵日標截止閥公稱通徑DN ⑶日標截止閥額定流量系數KV ⑷日標截止閥公稱壓力和壓差 ⑸日標截止閥閥體和閥內組件材料 ⑹日標截止閥流量特性 ⑺日標截止閥適用溫度 ⑻日標截止閥電源電壓和控制信號 ⑼日標截止閥是否帶附件。

J41H德標波紋管截止閥DN200 DN250
經運用CAD/CAE(CFD/SolidWorks Simulation)軟件進行精確的設計仿真后，即執行工程藍圖設計繪制、制造；并藉由精密量測與組裝后執行閥組的Cv流量測試與蒸氣鍋爐或熱煤油的實 際環境操作壽限測試驗證，來達成設計驗證與高質量、高性能確保目標。

本實用新型涉及一種燃氣閥門使用的閥門鎖，包括閥門鎖下蓋、閥門鎖上蓋、閥門掛鎖和護管，護管一端與閥門熱熔焊接連接，另一端與閥門鎖下蓋熱熔焊接連接，閥門鎖下蓋與閥門鎖上蓋對位后經閥門掛鎖鎖接，若干閥門掛鎖對應同一把鑰匙。本實用新型的優點體現在本實用新型實施例可以在一定范圍內起到防盜的作用，也達到了非專業人員無法操作閥門的目的，結構簡單，操作方便。
J41H德標波紋管截止閥DN200 DN250
