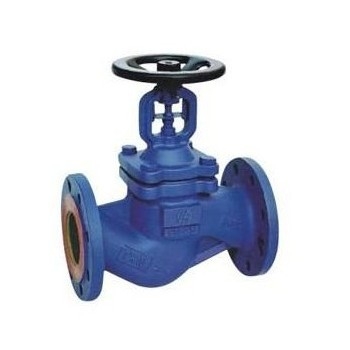

德標波紋管截止閥WJ41HDN150 DN125

WJ41H德標波紋管截止閥產品簡介：

德標波紋管截止閥（明桿式） 產品結構特點： 德標波紋管截止閥適用于公稱壓PN1.6-4.0MPa,工作溫度-20℃-350℃的石油、化工、制藥、化肥、電力工業等各種工況的管路上，切斷或接通管路介質。 其主要結構特點： 1、產品結構合理、密封可靠、性能優良、造型美觀； 2、密封面堆焊Co硬質合金、耐磨、耐腐、抗磨擦性能好、使用壽命長； 3、閥桿調質及表面氮化處理，有良好的抗腐和抗磨擦性能； 4、雙重密封，性能更可靠； 5、閥桿升降位置指示更直觀； 6、零件材料，法蘭和對焊尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。 技術規范： 結構形式 construction BB-BG-OS&Y 驅動方式 operation 手動hand-operated 氣動 pneumatic 設計標準 design standard DIN3356 結構長度 face to face dimension DIN3202 連接法蘭 flanged ends DIN2543-2545 試驗和檢驗 test&inspection DIN3230 產品性能規范： 公稱壓力(MPa) nominal pressure 殼體試驗壓力(MPa) shell test 密封試驗壓力(MPa) sealing test 適用溫度(℃) suitable temp 適用介質 suitable madium 1.6 2.4 1.76 -20℃-350℃ 水、蒸汽、油品等 water,steam,oil,etc. 2.5 3.75 2.75 4.0 6.0 4.4 主要零部件材質： 序號NO. 名稱part name 材質material 1 閥體body GS-C25、CF8、CF3 2 閥瓣disc 2CR13、F304、F316 3 軸銷hinge pin F304、F316 4 波紋管組件bellows combination F304、F316L 5 閥蓋bonnet GS-C25、CF8、CF3 6 填料packing 柔性石墨Flexible graphite、PTFE 7 壓套gland 25#、F304、F316 8 定位片locator 25#、F304、F316 9 閥桿螺母stem nut 銅合金ZQA19-4 10 手輪hand wheel 碳鋼carbon steel 11 并帽cap 25# 12 油杯oil cup 黃銅brass 13 六角螺母hexagon nut ASTMA193 2H、A193-8、A193-8M 14 雙頭螺栓bolt ASTMA193 B7、A193-B8、A193-B8M 15 墊片gasket 柔性石墨+不銹鋼 flexible graphite+stainless steel、PTFE 16 閥桿stem 2Cr13、F304、F316 WJ41H-16 壓力等級 pressure PN16 口徑size 15 20 25 32 40 50 65 80 100 125 150 200 250 300 L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 H 195 195 207 218 225 230 272 290 355 410 425 540 665 720 W 120 120 140 140 160 180 180 200 250 300 300 400 520 520 重量(kg)Weight 4 4.5 5 7 9 12 18.5 23 38.5 56 75 113.5 235 395 行程h 7 7 12 13 14 15 19 23 28 35 42 52 64 75 Kv 4.2 7.4 12 19 30 47 77 120 188 288 410 725 1145 1635 WJ41H-25 壓力等級 pressure PN25 口徑size 15 20 25 32 40 50 65 80 100 125 150 200 250 300 L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 H 195 195 207 218 225 230 272 290 355 410 425 540 665 720 W 120 120 140 140 160 180 180 200 250 300 300 400 520 520 重量(kg)Weight 4 4.5 5.5 7.5 10 12.5 19 24 43 57 79 135 285 415 行程h 7 7 12 13 14 15 19 23 28 35 42 52 64 75 Kv 4.2 7.4 12 19 30 47 77 120 188 288 410 725 1145 1635 WJ41H-40 壓力等級 pressure PN40 口徑size 15 20 25 32 40 50 65 80 100 125 150 200 250 300 L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 H 195 195 207 218 225 230 272 290 355 410 425 540 665 720 W 120 120 140 140 160 180 180 200 250 300 300 400 520 520 重量(kg)Weight 4 4.5 6 8 11.5 13.5 20 25 45 60 83 158 305 440 行程h 7 7 12 13 14 15 19 23 28 35 42 52 64 75 Kv 4.2 7.4 12 19 30 47 77 120 188 288 410 725 1145 1635
