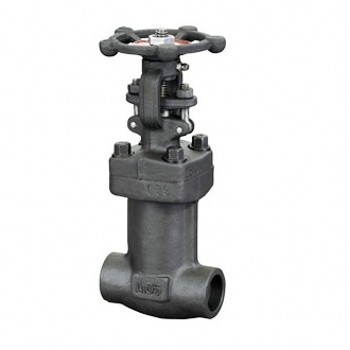

WJ61Y鍛鋼波紋管截止閥

采用以下結構

序號	零件名稱	CStoASTM	AStoASTM	SStoASTM
		A105	A182F22	A182F304(L)	A182F316(L)
1	閥體	A105	A182F22	A182F304(L)	A182F316(L)
2	閥瓣	A276420	A276304	A276304(L)	A276316(L)
3	閥桿	A182F6	A182F304	A182F304(L)	A182F316(L)
	波紋管	SS
4	墊片	316夾柔性石墨		316夾PTFE
5	閥蓋	A105	A182F22	A182F304(L)	A182F316(L)
6	螺栓	A193B7	A193B16	A193B8	A193B8M
7	填料	柔性石墨		PTFE
8	填料壓套	A276420		A182F304
10	填料壓板	A216WCB		A351CF8
12	閥桿螺母	A276420
	手輪	A197
13	鎖緊螺母	A1942H	A1944	A1948	A1948M
	銷釘	A276420		A182F304
	活節螺栓	A193B7	A193B16	A193B8	A193B8M
	螺母	A1942H	A1944	A1948	A1948M
	墊圈	SS
14	銘牌	SS
適用介質		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
適用溫度		—29℃～425℃	—29℃～550℃	—29℃～200℃

NPS	縮徑	3/8"	1/2"	3/4"	1"	11/4"	11/2"	2"
	全徑		3/8"	1/2"	3/4"	1"	11/4"	11/2"
L1		79	79	92	111	120	120	140
L		79	79	92	111	120	152	172
H(開)		220	220	225	244	321	321	347
W		100	100	100	125	160	160	180
重量	螺栓式	3.2	3.0	4.8	7.9	11.0	16.8	25.2
	焊接式	3.0	2.8	4.8	7.0	9.6	13.5	20.25
