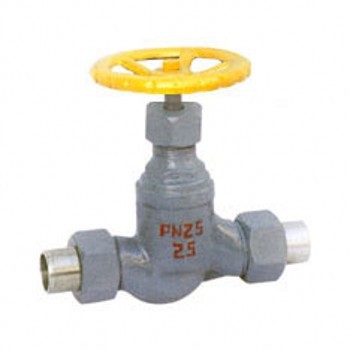

J21B外螺紋氨用截止閥

主要零件材料： 零件名稱 閥體、閥蓋 閥瓣 閥桿 墊片 填料 J21B-25Z 鑄 鐵 碳 鋼 優質碳鋼 聚四氟乙烯 聚四氟乙烯 J21F-25Z

性能規范： 公稱壓力 PN(MPa) 試驗壓力PS(MPa) 工作壓力 P(MPa) 工作溫度 (℃) 適用介質 殼體 密封 2.5 2.75 3.75 2.5 ≤150 氨、氨液

主要尺寸： 公稱通徑 DN(mm) 尺 寸(mm) L D D1 H H1 D2 10 175 14 20 170 190 80 15 180 20 26 170 150 80 20 190 23 30 175 155 100 25 213 28 34 190 165 120 32 - - - - - 140

J21B外螺紋氨用截止閥|J21B截止閥|外螺紋截止閥


本實用新型涉及一種閥門鑄造上模，它包括模組件，所述模組件包括模具本體、開設于所述模具本體上表面且向內凹陷的型腔、開設于所述模具本體兩個對應側面上的第一凹槽以及開設于所述模具本體另一側面上的第二凹槽；兩塊第一支撐板，每塊所述第一支撐板可拆卸地安裝在所述模具本體的側面上且與所述第一凹槽相對應；所述第一支撐板上表面開設有向內凹陷的支撐槽；第二支撐板，所述第二支撐板固定在所述模具本體的另一側面上，它的上表面開設有向內凹陷的對合凹槽；第三支撐板，所述第三支撐板固定在所述模具本體）的側面上且與所述第二支撐板相對設置。這樣利用模組件的多種凹槽并在凹槽處固定支撐板，這樣能夠緩沖冷熱溫差而導致的形變。
