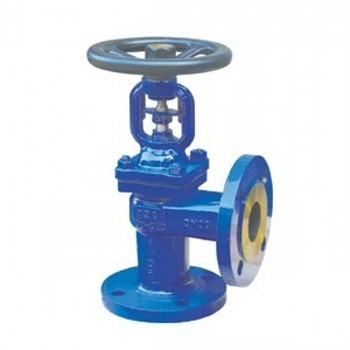

WJ44H德標直角式波紋管截止閥

◆產品結構特點 德標直角式波紋管截止閥適用于公稱壓力PN1.6～16MPa,工作溫度-29～350℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。 ◆其主要結構特點 1、產品結構合理、密封可靠、性能優良、造型美觀； 2、密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長； 3、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能； 4、雙重密封，性能更可靠； 5、閥桿升降位置指示，更直觀； 6、零件材質，法蘭和對焊編號尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。

◆技術規范

結構形式	BB-BG-OS & Y
驅動方式	手動
	電動
設計標準	DIN3356
結構長度	DIN3202
連接法蘭	DIN2543-2545
試驗和檢驗	DIN3230

◆產品性能規范

公稱壓力（MPa）	殼體試驗壓力(MPa)	密封試驗壓力(MPa)	適用溫度(℃)	使用介質
1.6	2.4	1.76	≤350℃	水、蒸汽、油品等
2.5	3.75	2.75
4.0	6.0	4.4
6.4	9.6	7.04

◆主要零部件材質 序號 名稱 材質 1 閥體 GS-C25 1.7363、1.4308、1.4408、1.4306、1.4301 2 閥瓣 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L 3 軸銷 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L 4 閥桿 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L 5 波紋管組件 1Cr18Ni9Ti、304、316 6 閥蓋 GS-C25 1.7363、1.4308、1.4408、1.4306、1.4301 7 填料 柔性石墨 8 填料壓蓋 GS-C25 1.7363、1.4308、1.4408、1.4306、1.4301 9 閥桿螺母 WCB、QT400-18 10 手輪 銅合金 11 雙頭螺栓 ASTM A193-B7、A320-B8、A193-B8M 12 六角螺母 ASTM A194-2H、A194-8、A194-8M 13 墊片 柔性石墨+不銹鋼   型號 WJ44H-16 壓力等級 PN16 口徑 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980 H 166 166 172 175 193 195 213 227 294 325 355 440 580 620 785 W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500 重量（kg） 4 5 6 10 13 18 25 30 40 50 100 180 300 450 670 型號 WJ44H-25 壓力等級 PN25 口徑 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980 H 166 166 172 175 193 195 213 227 294 325 355 440 580 620 785 W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500 重量（kg） 4 5 6 11 14 19 27 32 43 53 110 200 330 480 700 型號 WJ44H-40 壓力等級 PN40 口徑 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980 H 166 166 172 175 193 195 213 227 294 325 355 440 580 620 785 W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500 重量（kg） 4 5 6 11 14 20 28 33 45 55 120 210 350 500 730
