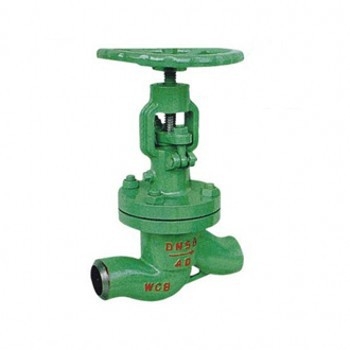

NKJ61H真空隔離焊接式截止閥
主要結構特點及用途
1、本系列閥門主體采用鑄鍛結構，具有平行雙密封副半強制雙向密封，密封面到位運動和楔形塊楔緊運動分步作用實現零泄漏。
2、密封面運動磨擦力小、啟閉輕便，而且密封面磨損有自動補償功能。
3、結構簡單、緊湊、檢修方便，使用壽命長。
4、閥蓋填料室設有真空密封結構，具有自脹壓緊作用，并且密封采用高強膨脹材料密封，使系統與大氣完全隔離，具有很好的系統氣密性。
5、本系列閥門連接形式分法蘭、焊接兩種，驅動方式有手動、電動兩種。
該閥門適用于工作溫度≤425℃和≤550℃，工作介質為水、蒸汽或空氣的管路上，作為啟閉裝置；尤其適用于火電廠汽機冷凝和真空負壓系統，起真空隔離密封作用。
主要性能規范
產品類型
殼體強度試驗/MPa
上密封試驗/MPa
密封試驗/MPa
適用介質
適用溫度/℃
NKJ61H-40
6.O
4.4
4.4
水、蒸汽、空氣
≤425
NKJ61H-64
96
7.O
7.O
NKJ61H-100
15.O
11.0
11.O
NKJ61Y-40l
6.O
4.4
4.4
水、蒸汽、空氣
≤550
NKJ61Y-64l
9.6
7.0
7.O
NKJ61Y-1OOI
15.O
11.O
11.O
Product type
Sheli strangth test
Back seal test
Seal test
Applicable
medium
Applicable
temperature
Water、Steam、Air
Water、Steam、Air
|
零件名稱 |
閥體、閥蓋 Body Bonnet |
閥桿 |
閥瓣 Disc |
密封面 |
閥桿螺母 |
填料 |
緊固件 |
|
NKJ61H-C型 |
25或WCB |
鉻不銹鋼 |
鉻不銹鋼 |
H：合金鋼 |
鋁青銅 |
膨脹復合石墨 |
優質碳鋼 |
|
NKJ61Y-l型 |
鉻鉬鋼 |
20CrlM01vA 或38CrMoAlA |
12CrlMo 1VA |
Y：硬質合金 |
鉻鉬鋼 |
