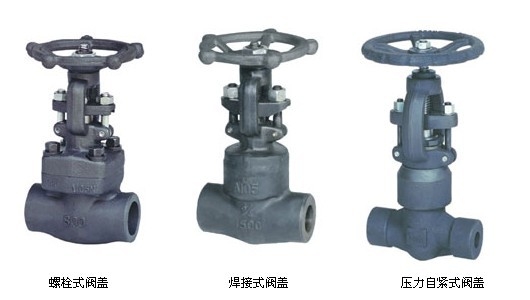

J11Y、J61Y絲口鍛鋼截止閥、焊接式鍛鋼截止閥   鍛鋼截止閥有三種蓋設計形式。第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片（316夾柔性石墨制造）密封�？蛻粲刑厥庖�求時也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封�？蛻粲刑厥庖�求時也可采用全焊透連接。第三種是壓力自緊式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密環密封。 截止閥設計結構和特征 截止閥的設計與制造符合API602，BS5352和ASME B16.34。檢驗與測試按API 598，標記按MSS-SP-25。 采用以下結構 全徑或縮徑 明桿支架式（OS&Y） 自定心壓板壓套式 螺栓連接、纏繞墊片密封式閥蓋,螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋 整體式上密封座 承插端符合ASME B16.11 螺紋連接端（NPT）符合ANSI/ASME B1.20.1 閥瓣可變換為節流型、針型、球型和止回型。   鍛鋼截止閥 800Lb標準材質明細表 序號 零件名稱 CS to ASTM AS to ASTM SS to ASTM Type A105N Type F22 Type F304(L) Type F316(L) 1 閥體 A105N A182 F22 A182 F304(L) A182 F316(L) 2 閥瓣 A276 420 A276 F22 A276 304(L) A276 F316(L) 3 閥桿 A182 F6a A182 A182 F304(L) A182 F316(L) 4 墊片 316夾柔性石墨 316夾PTFE 5 閥蓋 A105N A182 F22 A182/F304(L) A182/F316(L) 6 閥蓋 螺栓 A193 B7 A193 B16 A193 B8 A193 B8M 7 圓柱銷 A276 420 A276 304 8 填料壓套 A276 410 A182 F304(L) A182 F316(L) 9 活節螺栓 A193 B7 A193 B16 A193 B8 A193 B8M 10 填料壓板 A105 F182 F304 11 螺母 A194 2H A194 4 A194 8 A194 8M 12 閥桿螺母 A276 410 13 螺母 A194 2H A194 4 A194 8 A194 8M 14 銘牌 SS 15 手輪 A197 16 填料 柔性石墨 PTFE 適用介質 水、蒸汽、油品等 水、蒸氣、油品等 硝酸、醋酸等 適用溫度 -29°C～425°C -29°C～550°C -29°C～200°C 注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。 CS=碳鋼；AS=合金鋼；SS=不銹鋼； 尺寸（mm)和重量（Kg） NPS 縮徑 3/8 1/2 3/4 1 11/4 11/2 2 / 全徑 / 3/8 1/2 3/4 1 11/4 11/2 2 L 79 79 92 111 120 152 172 200 H（開） 166 166 171 207 240 258 330 355 W 100 100 100 125 160 160 180 200 重量 螺栓式 1.9 1.9 2.1 3.5 6.0 7.5 11.4 14.6 焊接式 1.7 1.7 1.9 3.3 5.2 6.8 10.6 13.8   900Lb～1500Lb 鍛鋼截止閥 900Lb～1500Lb標準材質明細表 序號 零件名稱 CS to ASTM AS to ASTM SS to ASTM Type A105N Type F22 Type F304(L) Type F316(L) 1 閥體 A105N A182 F22 A182 F304(L) A182 F316(L) 2 閥瓣 A276 420 A276 F22 A276 304(L) A276 F316(L) 3 閥桿 A182 F6a A182 A182 F304(L) A182 F316(L) 4 墊片 316夾柔性石墨 316夾PTFE 5 閥蓋 A105N A182 F22 A182 F304(L) A182 F316(L) 6 閥蓋 螺栓 A193 B7 A193 B16 A193 B8 A193 B8M 7 圓柱銷 A276 420 A276 304 8 填料壓套 A276 410 A182 F304(L) A182 F316(L) 9 活節螺栓 A193 B7 A193 B16 A193 B8 A193 B8M 10 填料壓板 A105 F182 F304 11 螺母 A194 2H A194 4 A194 8 A194 8M 12 閥桿螺母 A276 420 13 螺母 A194 2H A194 4 A194 8 A194 8M 14 銘牌 SS 15 手輪 A197 16 填料 柔性石墨 PTFE 適用介質 水、蒸汽、油品等 水、蒸氣、油品等 硝酸、醋酸等 適用溫度 -29°C～425°C -29°C～550°C -29°C～200°C 注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。 CS=碳鋼；AS=合金鋼；SS=不銹鋼； 尺寸（mm)和重量（Kg） NPS 縮徑 3/8 1/2 3/4 1 11/4 11/2 2 / 全徑 / 3/8 1/2 3/4 1 11/4 11/2 2 L 92 111 111 120 152 172 200 220 H（開） 171 207 207 240 258 330 355 370 W 100 125 125 160 160 180 200 240 重量 螺栓式 2.2 3.7 3.6 6.8 7.6 11.6 15.0 21.9 焊接式 2.0 3.4 3.3 6.0 5.6 10.3 14.2 18.0 900Lb～2500LB 鍛鋼自密封截止閥 900Lb～2500Lb標準材質明細表 序號 零件名稱 CS to ASTM AS to ASTM SS to ASTM Type A105N Type A182 F22 Type A182 F304 Type A182 F316(L) 1 閥體 A105N A182 F22 A182 F304(L) A182 F316(L) 2 閥瓣 A276 420 A276 304 A276 304(L) A276 F316(L) 3 閥桿 A182 F6a A182 F304 A182 F304(L) A182 F316(L) 4 密封座 A105 A182 F304 A182 F304(L) A182 F316(L) 5 密封環 08F A182 F304 A182 F304(L) F316L 6 閥蓋 A105N A182 F22 A182 F304(L) A182 F316(L) 7 圓柱銷 A276 420 A182 F304 8 墊圈 A105N A182 F22 A182 F304(L) A182 F316(L) 9 提升螺母 A194 2H A194 4 A194 8 A194 8M 10 填料 316夾 柔性石墨 316夾PTFE 11 填料壓套 A276 420 A182 F304 12 填料壓板 A105 A182 F304 13 活節螺栓 A193 B7 A193 B16 A193 B8 A193 B8M 14 螺母 A194 2H A194 4 A194 8 A194 8M 15 閥桿螺母 A276 420 16 手輪 A197 17 銘牌 SS 18 螺母 A194 2H A194 4 A194 8 A194 8M 適用介質 水、蒸汽、油品等 水、蒸氣、油品等 硝酸、醋酸等 適用溫度 -29°C～425°C -29°C～550°C -29°C～200°C 注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。 CS=碳鋼；AS=合金鋼；SS=不銹鋼； 尺寸（mm)和重量（Kg） NPS 1/2″ 3/4″ 1″ 11/4″ 11/2″ 2″ L 900-150Lb 140 140 140 178 178 216 2500Lb 186 186 186 232 232 279 H(開) 333 333 333 408 408 524 W 160 160 180 200 250 280 重量 900Lb-1500Lb 11.2 10.5 10.1 21.0 19.6 40.4 2500Lb 12.3 11.6 10.8 28.0 26.4 43.8
