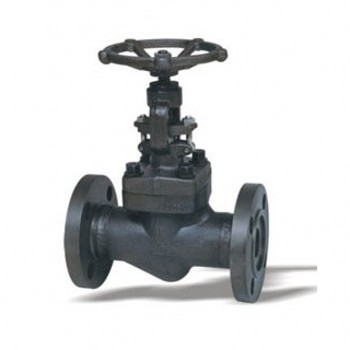

J41H鍛鋼法蘭截止閥
設計結構和特征
鍛鋼法蘭端截止閥150Lb-600Lb
標準材質明細表
|
序號
|
零件名稱
|
CS to ASTM
|
AS to ASTM
|
SS to ASTM
|
|
|
Type A105N
|
Type F22
|
Type F304(L)
|
Type F316(L)
|
||
|
1
|
閥體
|
A105N
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
2
|
墊片
|
316夾柔性石墨
|
316夾PTFE
|
||
|
3
|
閥蓋 螺栓
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
4
|
圓柱銷
|
A276 420
|
A276 304
|
||
|
5
|
填料壓套
|
A276 410
|
A182 F304(L)
|
A182 F316(L)
|
|
|
6
|
活節螺栓
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
7
|
螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
8
|
閥桿螺母
|
A276 420
|
|||
|
9
|
螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
10
|
銘牌
|
SS
|
|||
|
11
|
手輪
|
A197
|
|||
|
12
|
填料壓板
|
A105
|
A182 F304
|
||
|
13
|
填料
|
柔性石墨
|
PTFE
|
||
|
14
|
閥蓋
|
A105N
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
15
|
閥桿
|
A182 F6a
|
A182 F304
|
A182 F304(L)
|
A182 F316(L)
|
|
16
|
閥瓣
|
A276 420
|
A276 304
|
A276 304(L)
|
A276 316(L)
|
|
適用介質
|
水、蒸汽、油品等
|
水、蒸氣、油品等
|
硝酸、醋酸等
|
||
|
適用溫度
|
-29°C～425°C
|
-29°C～550°C
|
-29°C～200°C
|
||
注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；
尺寸（mm)和重量（Kg）
|
NPS
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
||
|
L(RTJ)
L1(BW) |
150
|
180
|
117
|
127
|
140
|
165
|
203
|
|
|
300
|
152
|
178
|
203
|
216
|
229
|
267
|
||
|
600
|
165
|
190
|
216
|
229
|
241
|
292
|
||
|
H（開）
|
150,300
|
166
|
171
|
207
|
240
|
258
|
330
|
|
|
600
|
171
|
207
|
240
|
258
|
330
|
380
|
||
|
W
|
100
|
100
|
125
|
160
|
160
|
180
|
||
|
重量
|
150
|
RTJ
|
4.5
|
6.9
|
9.8
|
13.5
|
19. 5
|
28.0
|
|
BW
|
2.3
|
3.6
|
7.8
|
8.2
|
12.0
|
15.0
|
||
|
300
|
RTJ
|
4.8
|
7.7
|
11.0
|
16.8
|
21.2
|
32.6
|
|
|
BW
|
2.8
|
4.0
|
8.5
|
9.2
|
12.6
|
16.8
|
||
|
600
|
RTJ
|
5.6
|
7.8
|
12.5
|
17.0
|
23.5
|
38.8
|
|
|
BW
|
3.4
|
4.7
|
9.2
|
10.5
|
13.3
|
18.9
|
||
鍛鋼法蘭端截止閥900Lb-1500Lb 標準材質明細表
|
序號
|
零件名稱
|
CS to ASTM
|
AS to ASTM
|
SS to ASTM
|
|
|
Type A105N
|
Type F22
|
Type F304(L)
|
Type F316(L)
|
||
|
1
|
閥體
|
A105N
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
2
|
墊片
|
316夾柔性石墨
|
316夾PTFE
|
||
|
3
|
閥蓋 螺栓
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
4
|
圓柱銷
|
A276 420
|
A276 304
|
||
|
5
|
填料壓套
|
A276 410
|
A182 F304(L)
|
A182 F316(L)
|
|
|
6
|
活節螺栓
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
7
|
螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
8
|
閥桿螺母
|
A276 420
|
|||
|
9
|
螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
10
|
銘牌
|
SS
|
|||
|
11
|
手輪
|
A197
|
|||
|
12
|
填料壓板
|
A105
|
A182 F304
|
||
|
13
|
填料
|
柔性石墨
|
PTFE
|
||
|
14
|
閥蓋
|
A105N
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
15
|
閥桿
|
A182 F6a
|
A182 F304
|
A182 F304(L)
|
A182 F316(L)
|
|
16
|
閥瓣
|
A276 420
|
A276 304
|
A276 304(L)
|
A276 316(L)
|
|
適用介質
|
水、蒸汽、油品等
|
水、蒸氣、油品等
|
硝酸、醋酸等
|
||
|
適用溫度
|
-29°C～425°C
|
-29°C～550°C
|
-29°C～200°C
|
||
注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；
尺寸（mm)和重量（Kg）
|
NPS
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
|
|
L(RTJ)
|
900-1500Lb
|
216
|
229
|
254
|
279
|
305
|
371
|
|
L1(BW)
|
900-1500Lb
|
216
|
229
|
254
|
279
|
305
|
368
|
|
H（開）
|
207
|
207
|
240
|
258
|
330
|
355
|
|
|
W
|
125
|
125
|
160
|
160
|
180
|
200
|
|
|
重量
|
RTJ
|
8.0
|
13.2
|
17.4
|
19.0
|
24.5
|
31.0
|
|
BW
|
5.2
|
10.0
|
14.6
|
15.8
|
20.5
|
27.8
|
|
