J561Y正齒輪截止閥|J561Y截止閥|齒輪截止閥
|
名稱：正齒輪截止閥
型號：J561Y
口徑：15～200MM
壓力：6.4～42Mpa
溫度：≤550℃
材料：碳鋼、不繡鋼等
設計標準：JB、GB、ANSI、BS、API、ISO、DIN、NF

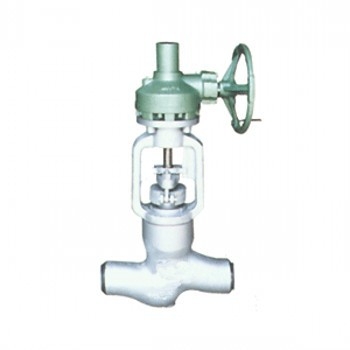

J561Y型正齒輪截止閥
規格 主要尺寸和重量
|
規格
DN Size
|
主要尺寸
Main Dimensions（mm
|
電裝型號
Electric Actuator Code
|
重量
Weight
|
|
mm
|
in
|
d
|
L
|
H
|
D0
|
L1
|
|
1500Lb
|
|
125
|
5
|
100
|
580
|
995
|
460
|
332
|
BA-1
|
303
|
|
1170
|
610
|
417
|
BA-2
|
388
|
|
150
|
6
|
125
|
630
|
1360
|
460
|
332
|
BA-1
|
680
|
|
200
|
8
|
150
|
770
|
1500
|
610
|
417
|
BA-2
|
762
|
|
2000Lb
|
|
100
|
4
|
80
|
570
|
1125
|
460
|
332
|
BA-1
|
286
|
|
1185
|
610
|
417
|
BA-2
|
425
|
|
125
|
5
|
96
|
660
|
1370
|
610
|
417
|
BA-2
|
460
|
|
1435
|
760
|
459
|
BA-3
|
525
|
|
150
|
6
|
118
|
760
|
1430
|
610
|
417
|
BA-2
|
560
|
|
1495
|
760
|
459
|
BA-3
|
625
|
|
2500Lb
|
|
100
|
4
|
70
|
570
|
1125
|
460
|
332
|
BA-1
|
406
|
|
1185
|
610
|
417
|
BA-2
|
451
|
|
125
|
5
|
88
|
660
|
1370
|
610
|
417
|
BA-2
|
505
|
|
1435
|
760
|
459
|
BA-3
|
580
|
|
150
|
6
|
104
|
760
|
1430
|
610
|
417
|
BA-2
|
605
|
|
1495
|
760
|
459
|
BA-3
|
680
|
|
