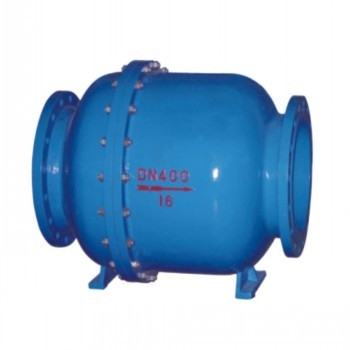

HQ45X微阻球形止回閥 概述:   微阻球形止回閥,采用橡膠包皮球為閥瓣,在介質的作用下,可在閥替內的滑道上滾動,從而打開或關閉閥門.流量大流阻損失小,密封性能好,消聲關閉,可減小水擊波.水平或垂直安裝均可.可用于冷水、熱水、工業及生活污水等管網的水泵出口，防止介質倒流。

主要技術參數 稱壓力：1.0～1.6MPa 公稱通經：50～1000mm 適用介質：水及弱腐蝕性流體 適用溫度：0～80℃ 法蘭標準：GB/T 17241.6 GB/T 9113 試驗標準: GB/T 13927 AP1598

主要零部件材料: 零件名稱 閥體 閥瓣 閥座 彈簧 材料 鑄鐵、球鐵、鑄鋼 鑄銅、不銹鋼 銅、不銹鋼 不銹鋼

主要外形連接尺寸                                      單位：mm DN（mm) 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000 L 203 216 241 292 330 356 495 622 698 781 914 978 978 1295 1448 1600 1760 1900 H 180 210 225 245 280 320 380 450 470 500               H1             510 570 640 715 815 825 980 1155 1260 1350 1660 1700
