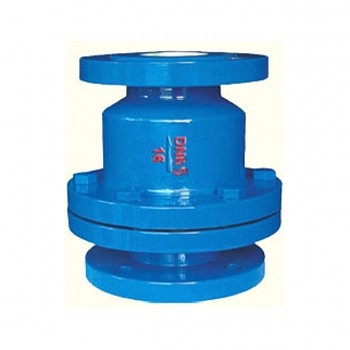

HC41X節能梭式止回閥DN80 DN125

HC41X節能梭式止回閥結構及用途        節能梭式止回閥主要用于給水系統，垂直安裝在管路中，靠系統內的壓力差和閥瓣的自身重量實現升 降，自動阻止介質水的逆流，保證管路的正常運行使用。   主要技術參數   公稱壓力 1.0 1.6 2.5 殼體試驗壓力 1.5 2.4 3.75 密封試驗壓力 1.1 1.76 2.75 介質溫度 ≤80℃ 適用溫度 清水、油品 主要零件材料 閥體 鑄鐵、鑄鋼 導向網 球墨鑄鐵 閥瓣 鑄鋼鍍鋅件 密封面 橡膠 主要外形尺寸 DN 40 50 65 80 100 125 150 200 250 300 350 400 L 165 205 215 240 292 330 355 495 620 700 785 915

HC41X節能梭式止回閥DN80 DN125
經運用CAD/CAE(CFD/SolidWorks Simulation)軟件進行精確的設計仿真后，即執行工程藍圖設計繪制、制造；并藉由精密量測與組裝后執行閥組的Cv流量測試與蒸氣鍋爐或熱煤油的實 際環境操作壽限測試驗證，來達成設計驗證與高質量、高性能確保目標。

本實用新型涉及一種燃氣閥門使用的閥門鎖，包括閥門鎖下蓋、閥門鎖上蓋、閥門掛鎖和護管，護管一端與閥門熱熔焊接連接，另一端與閥門鎖下蓋熱熔焊接連接，閥門鎖下蓋與閥門鎖上蓋對位后經閥門掛鎖鎖接，若干閥門掛鎖對應同一把鑰匙。本實用新型的優點體現在本實用新型實施例可以在一定范圍內起到防盜的作用，也達到了非專業人員無法操作閥門的目的，結構簡單，操作方便。
HC41X節能梭式止回閥DN80 DN125
