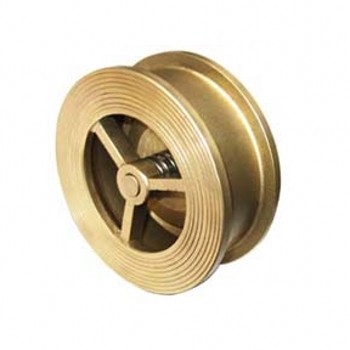

H71W對夾升降式止回閥(銅)DN50 65 80 100 150

H71W對夾升降式止回閥(銅) ◆ 主要技術參數： 型號 公稱壓力PN(MPa) 試驗壓力PS(MPa) 工作溫度(℃) 適用介質 殼體 密封 H71W-16T 1.6 2.4 1.76 ≤200 水、蒸體、油品等 H71H-25Q 2.5 3.75 2.75 ≤235 H71W-25H ≤300 H71W-25P ≤200 硝酸等腐蝕性介質 H71W-40H 4.0 6.0 4.4 ≤300 水、蒸體、油品等 H71W-40P ≤200 硝酸等腐蝕性介質

規格型號 閥體 閥瓣 彈簧 RH71W-25H、RH71W-40H 2Cr13 1Cr13 1Cr18 Ni9Ti RH71W-16P、RH71W-25P ZG1Cr18 Ni9Ti 1Cr18 Ni9Ti 1Cr18 Ni9Ti

◆規格尺寸表： 公稱壓力 MPa 公稱通徑 DN 尺寸（mm） L D1 D2 D3 D4 D5 PN1.0MPa PN1.6MPa 15 16 52 15 24 31 40 20 19 62 19 30 40 50 25 22 72 24 35 47 58 32 28 83 31 46 56 68 40 31.5 93 39 55 66 78 50 40 108 48 65 78 90 65 46 128 62 80 95 110 80 50 142 76 96 110 128 100 60 162 95 115 132 150 125 90 192 110 125 135 -

H71W對夾升降式止回閥(銅)DN50 65 80 100 150


本實用新型涉及一種防爆波閥門，包括閥體、進水法蘭、出水法蘭、閥座、閥板、支撐桿、消波室；閥座設置在閥體內部靠近進水法蘭一端，位于閥座的右側設置有支撐架；支撐桿的右端與支撐架螺紋連接，支撐桿的左端安裝有閥板；支撐架與閥板之間安裝有彈簧，彈簧套在支撐桿上；消波室設置在閥座與出水法蘭之間；彈簧外套有橡膠套；閥體內部靠近進水法蘭一端設置有消波槽Ⅰ。在閥體內部靠近進水法蘭一端設置有消波槽Ⅰ，使得沖擊波在到達閥板前已被消波處理，避免閥板受到過大的沖擊力；消波槽Ⅰ的深度由左向右依次遞增這一特征增大了消波效果。
