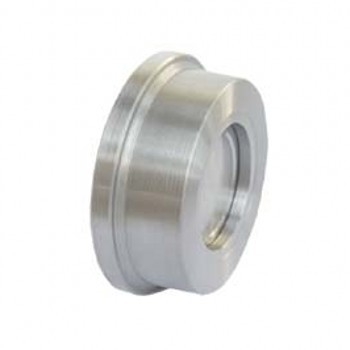

不銹鋼H71W止回閥|H71W不銹鋼對夾止回閥

H71W對夾升降式止回閥   用途及特點：          該產品采用對夾式連接，結構緊湊，閥瓣沿著中心定位作 升降運動，由于閥瓣的關閉行程短，并有彈簧加載，關閉速度快，可顯著減少水錘現象。產品具有體積小、重量輕、動作靈敏、密封可靠、安裝方便等特點，特別適合于安裝空間受限制的場合采用，可適用于水、蒸氣、油品、硝酸、醋酸、強氧化性介質等多種介質。 ◆ 主要技術參數： 型號 公稱壓力PN(MPa) 試驗壓力PS(MPa) 工作溫度(℃) 適用介質 殼體 密封 H71W-16P 1.6 2.4 1.76 ≤200 水、蒸體、油品等 H71H-25Q 2.5 3.75 2.75 ≤235 H71W-25H ≤300 H71W-25P ≤200 硝酸等腐蝕性介質 H71W-40H 4.0 6.0 4.4 ≤300 水、蒸體、油品等 H71W-40P ≤200 硝酸等腐蝕性介質

規格型號 閥體 閥瓣 彈簧 RH71W-25H、RH71W-40H 2Cr13 1Cr13 1Cr18 Ni9Ti RH71W-16P、RH71W-25P ZG1Cr18 Ni9Ti 1Cr18 Ni9Ti 1Cr18 Ni9Ti

◆規格尺寸表： 公稱壓力 MPa 公稱通徑 DN 尺寸（mm） L D1 D2 D3 D4 D5 PN1.0MPa PN1.6MPa 15 16 52 15 24 31 40 20 19 62 19 30 40 50 25 22 72 24 35 47 58 32 28 83 31 46 56 68 40 31.5 93 39 55 66 78 50 40 108 48 65 78 90 65 46 128 62 80 95 110 80 50 142 76 96 110 128 100 60 162 95 115 132 150 125 90 192 110 125 135 -
