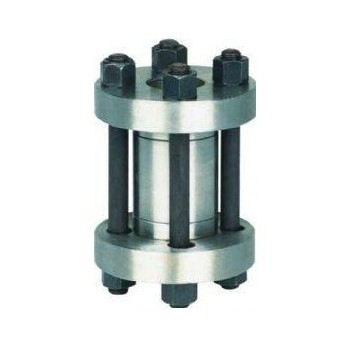

H72H對夾式高壓止回閥DN50 80 125

1、結構與長度短，其結構長度只有傳統法蘭止回閥1/4-1/8；	6、動作靈敏、密封性能好；
2、體積小、重量輕，其重量只有傳統法蘭止回閥1/4-1/20	7、閥瓣行程短、關閥沖擊力��；
3、閥瓣關閉快速，水錘壓力小；	8、整體結構、簡單緊湊、造型美觀’
4、水平管道或垂直管道均可使用，安裝方便；	9、使用壽命長、可靠性高
5、流道通暢、流體阻力小;

結構形式	H76型對夾式雙瓣旋啟式止回閥	H44型法蘭單瓣旋啟式止回閥
水錘壓力	小，閥瓣行程短、且有彈簧輔助關閉、關閥速度快	很大，閥瓣行程長，需要較長的關閉時間
	H76型的水錘壓力只有H44型的1/2-1/5
尺寸和重量	結構長度很短、體積小、重量輕，為閥門的安裝、搬運、存放用管道的布置帶來很大的便利，并能大量節約材料、降低造價	結構長度很長，體積笨大，重量很重
	H76型的結構長度只有H44型的1/4-1/6，H76型的重理吸能H44型的1/4-1/10
流體阻力	小，流體阻力系數ζ為2.6-0.7，隨著閥門口徑的增大，流體阻力系數減小	小，流體阻力系數ζ，為1.3-3，但在低壓況下，閥瓣不能完全開啟，流體阻力大。流體險務隨著閥門口徑的的增大而增大
安裝	可水平安裝或垂直安裝，重量輕，不必為閥門設置支座	可水平安裝或垂直安裝，大口徑閥門重量重，需設置支座
開啟壓力	很小，閥瓣在很小的壓差下就能完全打開	較大，閥瓣在較大的壓差下才能完全打開
可靠性	閥門為整體結構，簡單緊湊、閥門關閉時沖擊力小，水錘壓力小，閥門壽命長，可靠性高	閥門關閉時的巨大沖擊力用水錘壓力容易損壞閥門

結構形式	H71型對夾式升降式止回閥	H41型法蘭升降式止回閥
水錘壓力	小，閥瓣行程短、很大，閥瓣行程
尺寸和重量	結構長度很短、體積小、重量輕，為閥門的安裝、搬運、存放用管道的布置帶來很大的便利，并能大量節約材料、降低造價	結構長度很長，體積笨大，重量很重
	H71型的結構長度只有H41型的1/4-1/8，H71型的重理吸能H41型的1/7-1/20
流體阻力	較大，流體阻力系數ζ為6.4-2.8	很大，流體阻力系數ζ，為12-6
安裝	可水平安裝或垂直安裝，重量輕，不必為閥門設置支座	只能水平安裝，口徑較大的閥門重量重，較難安裝
開啟壓力	很小，閥瓣在很小的壓差下就能完全打開	較小，閥瓣重量較大，需要一定的壓差才能將閥瓣完全打開
可靠性	閥門為整體結構，簡單緊湊、閥門關閉時沖擊力小，水錘壓力小，閥門壽命長，可靠性高	可靠性較高，但閥門由閥體與閥蓋兩體構成，多了一個潛在的泄漏點
