H40F46襯氟升降立式止回閥|升降止回閥|襯氟止回閥

產品價格：￥914（人民幣）

規格：H40F46襯氟升降立式止回閥

發貨地：上海

品牌：

最小起訂量：1件

QQ洽談點擊詢價進入商鋪

上海奇眾閥門制造有限公司

誠信商家

會員級別：

認證類型：企業認證

企業證件：通過認證

認證信息：上海奇眾閥門制造有限公司

商鋪名稱：上海奇眾閥門制造有限公司

聯系人：石經理（先生）

聯系手機：

固定電話：

企業郵箱：13817855033@139.com

聯系地址：上海市嘉定區江橋鎮金園五路208號

郵編：201803

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

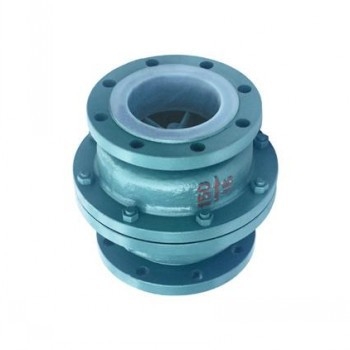

H40F46襯氟升降立式止回閥|升降止回閥|襯氟止回閥

H40F型襯氟止回閥的詳細資料：

一、產品[新型止回閥]的詳細資料：

產品型號：H40F46

產品名稱：襯氟止回閥

產品特點：H40F型止回閥是一種依靠介質本身的流動而自動啟、閉閥瓣用來阻止介質向逆向流動的自動閥門。襯里新型止回閥,襯里止回閥,新型止回閥。

二、H40F型襯氟止回閥設計規范：

遵循GB/T 13932，GB12235，GB12236，API 6D標準。
法蘭連接止回閥
設計與制造符合中國國家標準
基本結構形式：升降立式。（新型）
主要零部件除閥瓣為整體F3或F46外其它材料見表A15
公稱壓力：DN0.6~1.0（MPa）
公稱通徑：DN25~150（mm）
公稱型號：H40F3 H40F46

三、H40F型襯氟止回閥主要零部件材料表：

遵循規范	DTANDARD
設計與制造	GB商12224
結構長度	Q/DFL-03-99（企業標準）
法蘭尺寸	JB78/JB79（GB HG Sh）
壓力試驗	GB/T 13927
標志	GB 12220
供貨	GB/T 12252

四、襯氟襯氟止回閥主要連接尺寸及重量：

公稱通徑		標準值								參考值
DN（mm）	NPS（inch）	L	D	D1	D2	f	b		Z-Φd	B	W（kg）
DN（mm）	NPS（inch）	PN0.6（MPa）
25	1	152	100	75	60	2	14	4-Φ12		135	6
40	1 1/2	178	130	100	80	3	16	4-Φ14		170	10
50	2	178	140	110	90	3	16	4-Φ14		190	14
65	2 1/2	190	160	130	100	3	16	4-Φ14		210	18
80	3	203	185	150	125	3	18	4-Φ18		235	21
100	4	267	205	170	145	3	18	4-Φ18		300	40
150	6	394	260	225	200	3	20	8-Φ18		440	90

H40F46襯氟升降立式止回閥|升降止回閥|襯氟止回閥

本實用新型涉及一種新型防爆波閥門，包括閥體、進水法蘭、出水法蘭、閥座、閥球、支撐桿、消波室；進水法蘭和出水法蘭分別設置在閥體的左端和右端，閥體設置有排水孔，閥座設置在閥體內部靠近進水法蘭一端，位于閥座的右側設置有支撐架；支撐桿一端安裝在支撐架上，另一端與閥球固定連接；支撐桿的中部固定設置有擋板，支撐桿上套有彈簧，彈簧外套有橡膠套；位于閥體內部靠近進水法蘭一端設置有若干個錐形凸塊。本實用新型在支撐桿中部設置擋板，將彈簧設置在擋板與支撐架之間，使得閥球與閥座上的閥孔能夠完全貼合，實現完全關閉，達到完全阻擋沖擊波的作用。
