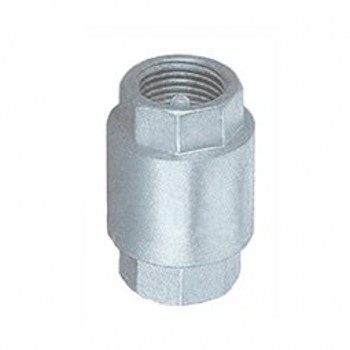

H12W絲口立式止回閥

概述：
  H12W型止回閥精度高,外觀美,造型小,帶有彈簧裝置,垂直與水平安裝均可等，H12W型絲口立式止回閥特點.主要適應管道系統中防止介質倒流使用.

主要技術參數:
工作壓力H12型為6-16Mpa H13型為4-32Mpa
工作介質為<=420 o C 和<=170 o C的水,油,液體
全不銹鋼材料制造 材料：不銹鋼304、不銹鋼316、不銹鋼316L

性能參數與主要尺寸:

公稱通徑 DNmm	ZG	H	L
15	1/2"	73	43
20	3/4"	85	48
25	1"	95	55
32	1-1/4"	113	73
40	1-1/2"	138	86
50	2"	156	98

H12W絲口立式止回閥DN15-250


本發明涉及一種具有金屬增強的石墨閥門的制造方法，包括閥桿1、球體門2、石墨閥體3和閥外增強金屬殼體4，球體門2的外壁和液體通道為石墨，球體門2的受力部分通過在石墨球體內澆鑄金屬的方法進行制造，對整個球體門2再通過機械加工完成球體門2的制造。利用石墨閥體3作為內膜通過外膜金屬制造成閥外增強金屬殼體4，由石墨閥體3與閥外增強金屬殼體4組成整個閥體。其他需要防腐的石墨閥門配件的制造方法與本石墨閥體的制造方法相同。本發明可操作性強，適合大、中、小型復雜閥門及配件的加工，使閥門具有更好的氣密性、重防腐性和承壓性。本發明是一種真正意義上的石墨防腐閥門。
