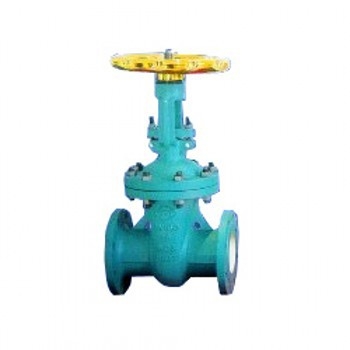

Z41TC增韌結構陶瓷閘閥（手動）

產品名稱：增韌結構陶瓷閘閥
型號：Z41TC-16C
一、特點：
1、閥板、閥座均采用增韌結構陶瓷制造。閥門具有高耐磨、耐沖刷、抗擦傷性強，耐腐蝕、抗高溫蠕變、使用壽命長等特點。
2、式單閘板，介質流向不受限制。強制性雙向密封。
3、閥門內腔可根據實際情況，襯陶瓷式噴涂耐磨、耐腐的陶瓷涂料。
二、適用工況
適用于石油、化工、礦山、輸煤廠、水泥廠等行業。
三、技術參數
1、公稱壓力：  1.0MPa----2.5 MPa
2、公稱通經：  DN50—DN600
3、適用溫度：  -40°C +500°C
4、連接形式：  法蘭、焊接。
5、驅動方式：  氣動、電動、手動。

Z41TC增韌結構陶瓷閘閥（手動）|手動陶瓷閥門|陶瓷陶瓷閥門


本實用新型涉及一種閥門鑄造上模，它包括模組件，所述模組件包括模具本體、開設于所述模具本體上表面且向內凹陷的型腔、開設于所述模具本體兩個對應側面上的第一凹槽以及開設于所述模具本體另一側面上的第二凹槽；兩塊第一支撐板，每塊所述第一支撐板可拆卸地安裝在所述模具本體的側面上且與所述第一凹槽相對應；所述第一支撐板上表面開設有向內凹陷的支撐槽；第二支撐板，所述第二支撐板固定在所述模具本體的另一側面上，它的上表面開設有向內凹陷的對合凹槽；第三支撐板，所述第三支撐板固定在所述模具本體）的側面上且與所述第二支撐板相對設置。這樣利用模組件的多種凹槽并在凹槽處固定支撐板，這樣能夠緩沖冷熱溫差而導致的形變。
