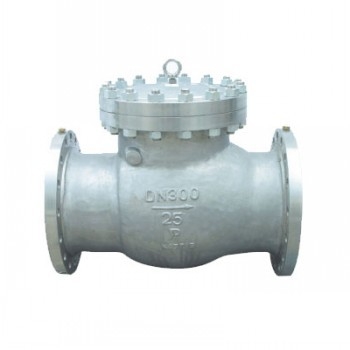

H44W(F)不銹鋼旋啟式止回閥|不銹鋼H44W氧氣閥門

H44W(F)不銹鋼旋啟式止回閥   一、主要技術參數 公稱壓力 1.6 2.5 4.0 6.4 10.0 16.0 強度試驗 2.4 3.8 6.0 9.6 15.0 24.0 水密封試驗 1.8 2.8 4.4 6.4 10.0 16.0 氣密封試驗 0.4-0.7 二、主要零件材料 體、蓋、板 導向套 銷 軸 墊片 密封面 工作溫度℃ 適用介質 WCB WCB 1Cr13 增強柔性石墨 1Cr13/柔性石墨 不銹鋼/耐酸石棉 PTFE 齒型墊片 13Cr STL 本體材料 尼龍 ≤425 水 蒸汽 油品 WC6 WC6 ≤540 WC9 WC9 ≤570 ZGCr5Mo 2GCr5Mo ≤550 ZG1Cr18Ni9Ti ZG1Cr18Ni9Ti 1Cr18Ni9Ti ≤200 硝酸類 ZG1Cr18Ni12 Mo2Ti ZG1Cr18Ni12 Mo2Ti 1Cr18Ni12 Mo2Ti ≤200 醋酸類 三、主要外形尺寸 DN L D D1 D2 D6 b n-φd H 重量 H44H H44W H44Y 16 16P 16R 50 230 160 125 100 - 16 4-18 136 16 65 290 180 145 120 - 18 4-18 142 20 80 310 195 160 135 - 20 8-18 165 29 100 350 215 180 155 - 20 8-18 180 32 125 400 245 210 185 - 22 8-18 210 65 150 480 280 240 210 - 240 8-23 233 98 200 495 335 295 265 - 26 12-23 304 160 250 622 405 355 320 - 30 12-25 348 255 300 698 460 410 375 - 30 12-25 390 295 350 850 520 470 435 - 34 16-25 430 - 400 914 580 525 485 - 36 16-30 468 388 500 1150 705 650 608 - 44 20-34 525 - H44H H44W H44Y 25 25P 25R 50 230 160 125 100 - 20 4-18 160 21 65 290 180 145 120 - 22 8-18 175 28 80 310 195 160 135 - 22 8-18 185 37 100 350 230 190 160 - 24 8-23 220 56 125 400 270 220 188 - 28 8-25 248 92 150 480 300 250 218 - 30 8-25 276 129 200 533 360 310 278 - 340 12-25 350 210 250 622 425 370 332 - 36 12-30 410 295 300 711 485 430 390 - 40 16-30 430 368 350 850 550 490 448 - 44 16-34 518 - 400 864 610 550 505 - 48 18-34 560 460 500 1150 730 660 610 - 52 20-41 618 - H44H H44W H44Y 40 40P 40R 40I 50 230 160 125 100 88 20 4-18 160 25 65 290 180 145 120 110 22 8-18 175 30 80 310 195 160 135 121 22 8-18 185 38 100 350 230 190 160 150 24 8-23 220 57 125 400 270 220 188 176 28 8-25 248 90 150 480 300 250 218 204 30 8-25 270 150 200 533 375 320 282 260 38 12-30 350 220 250 622 445 385 345 313 42 12-34 410 360 300 711 510 450 408 364 46 16-34 430 440 350 838 570 510 465 422 52 16-34 518 500 400 864 655 585 535 474 58 16-41 560 580 H44H H44W H44Y 64 64P 64R 64I 50 300 175 135 105 88 26 4-23 177 30 65 340 200 160 130 110 28 8-23 197 40 80 380 210 170 140 121 30 8-23 212 50 100 430 250 200 168 150 32 8-25 248 80 125 500 295 240 202 176 36 8-30 296 120 150 550 340 280 240 204 38 8-34 330 180 200 650 405 345 300 260 44 12-34 385 250 250 775 470 400 352 313 48 12-41 445 380 300 900 530 460 412 364 54 16-41 474 510 350 1205 595 525 475 422 60 16-41 514 690 400 1150 670 585 525 474 66 16-48 616 1010 H44H H44W H44Y 100 100P 100R 100I 50 300 195 145 112 88 28 4-25 210 31 65 340 220 170 138 110 32 8-25 227 41 80 380 230 180 148 121 34 8-25 235 52 100 430 265 210 172 150 38 8-30 274 83 125 500 310 250 210 176 42 8-34 307 125 150 550 350 290 250 204 46 12-34 347 195 200 650 430 360 312 260 54 12-41 402 230 250 775 500 430 382 313 60 12-41 432 450 300 900 585 500 442 364 70 16-48 484 740

H44W(F)不銹鋼旋啟式止回閥|不銹鋼H44W氧氣閥門


本發明公開了一種連接兩個化工容器的過渡閥門，其包括緩存容器、過渡閥門以及承接容器，過渡閥門設置在緩存容器和承接容器之間，過渡閥門包括上部閥體和下部閥體，其中，上部閥體和緩存容器的出料口連接，下部閥體和承接容器的進料口連接；上部閥體包括壓緊板，壓緊板的上端固定有環形臺，環形臺與上閥座固定連接，上閥座中心設置有通孔，通孔內設置有上半球形座，上半球形座的外側為球面，上半球形座的下端為平面，且上半球形座下側設置有凹陷部；下部閥體基座，基座上部固定有升降機構，升降機構的上端固定有下閥座，下閥座內轉動設置有下半球形座，下閥座的下端設置有連接管，連接管的外側連接有伸縮過渡管。
