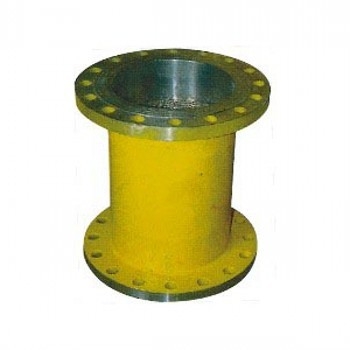

氧氣阻火器FPFPVDN450

氧氣阻火器FP、FPV

概述：
        FP-XT型短系列氧氣管道阻火器和FPV-XT型長系列氧氣管道閥門前、后阻火器是采用特種銅合金和不銹鋼焊接而成。可以有效地防止氧氣管道閥門在突然開啟時易形成的“絕熱壓縮”，局部溫度驟升，成為著火能源；可以防止在閥門前后壓差作用下，高速運動的物質微粒（如鐵銹、粉塵、焊渣等）與閥后管道摩擦、撞擊產生火花而成為著火能源。阻火器的使用可以迅速阻斷火源，杜絕管道中燃爆事故的發生。

用途：

   本產品廣泛應用于冶金、化工等行業的氧氣輸送管道，可有效地切斷因高速氣流中雜物與管壁急劇磨擦產生的火源，杜絕管道燃爆事故的發生。用戶可直接將本產品與輸氧管道的適當部位焊接連通即可運行。
       本阻火器適用于管道DN15-500mm，工作壓力不大于3MPa的氧氣管道阻火之用。有法蘭、內螺紋連接兩種連接方式。
性能及材質:

公稱通徑（DN）		15－500
公稱壓力（MPa）		1.6	2.5
試驗壓力 （MPa）	強度	2.4	3.75
	密封	1.76	2.75
適用介質		氧氣
阻燃器材質		銅
接頭材質		不銹鋼

主要外形及連接尺寸:

公稱通徑DN	FP-XT氧氣管道阻火器			FPV-XT氧氣管道閥門前、后阻火器
	型號規格	D	L	型號規格	D	L
15	FP-1.5T	18	600	FPV-1.5T	18	1600
20	FP-2.0T	25	600	FPV-2.0T	25	1600
25	FP-2.5T	32	600	FPV-2.5T	32	1600
32	FP-3.2T	38	600	FPV-3.2T	38	1600
40	FP-4.0T	48	600	FPV-4.0T	48	1600
50	FP-5.0T	57	700	FPV-5.0T	57	1700
65	FP-6.5T	76	700	FPV-6.5T	76	1700
80	FP-8.0T	89	700	FPV-8.0T	89	1700
100	FP-10T	108	700	FPV-10T	108	1700
125	FP-12.5T	133	700	FPV-12.5T	133	1700
150	FP-15T	159	800	FPV-15T	159	1800
200	FP-20T	219	800	FPV-20T	219	1800
250	FP-25T	273	800	FPV-25T	273	1800
300	FP-30T	325	800	FPV-30T	325	1800
350	FP-35T	377	800	FPV-35T	377	2050
400	FP-40T	426	800	FPV-40T	426	2300
450	FP-45T	480	800	FPV-45T	480	2550
500	FP-50T	530	800	FPV-50T	530	2800

阻火器安裝與維護：

        管道防爆波紋阻火器與管路連接可水平安裝也可垂直安裝。定期檢查，一旦發現堵塞，應用高壓蒸氣、壓縮空氣或有機溶劑清冼，如發現芯件機械性損壞或被介質腐蝕后，應立即更換。

1 、為了確保阻火器的性能達到使用的目的，在安裝阻火器前，必須認真閱讀說明書，并仔細核對標牌與所裝管線要求是否一致。
2 、阻火器上的流向標記必須與介質流向一致。
3 、每隔半年應檢查一次。檢查阻火層是否有堵塞、變形或腐蝕等缺陷。
4 、被堵塞的阻火層應清洗干凈，保證每個孔眼暢通，對于變形或腐蝕的阻火層應更換。
5 、清洗阻火器芯件時，應采用高壓蒸汽、非腐蝕性溶劑或壓縮空氣吹掃，不得采用鋒利的硬件刷洗。
6 、重新安裝阻火層時，應更新墊片確認密封面已清潔和無損傷，不得漏氣。
