FPB天然氣防爆阻火器

本產品是利用金屬波紋板之間狹縫間隙對管道中傳播的亞音速或超音速火焰具有淬熄作用的原理設計制造的

阻火器性能:

1、阻爆性能合格,連續13次阻爆性能試驗每次均能阻火。

2、耐燒性能合格，耐燒試驗1小時無回火現象。

3、殼體水壓試驗合格。結構合理，重量輕、耐腐蝕。易檢修，安裝方便。

阻火器芯子采用不銹鋼材料, 耐腐蝕易于清洗。阻火器主要由殼體和濾芯兩部分組成。殼體應具有足夠的強度，以承受爆炸產生的沖擊壓力。濾芯是阻止火焰傳播的主要構件，常用的有金屬網濾芯和波紋型濾芯兩種。金屬網型濾芯用直徑0.23~0.315mm的不銹鋼或銅網，多層重疊組成。目前國內的阻火器通常采用16~22目金屬網，為4~12層。波紋型濾芯用不銹鋼、銅鎳合金、鋁或鋁合金支撐。波紋型阻火器能組織爆燃的猛烈火焰，并能承受相應的機械和熱力作用，流動阻力小，易于清洗和更換。

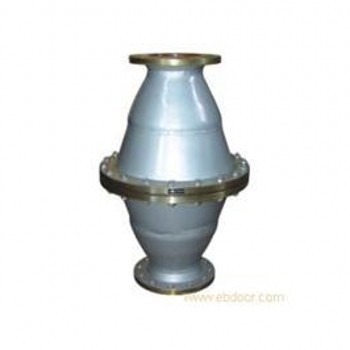

天然氣阻火器外形及相關尺寸見右圖和下表

型號 公稱直徑 DN D1 D2 L PN1.0MPa PN1.6MPa PN2.5MPa PN4.0MPa FPB-15 15 18×3 57×3.5 330 330 330 330 FPB-20 20 25×3 57×3.5 330 330 340 340 FPB-25 25 32×3.5 73×4 365 365 375 375 FPB-32 32 38×3.5 73×4 375 375 390 390 FPB-40 40 45×3.5 89×4 375 375 405 410 FPB-50 50 57×3.5 108×4 420 420 445 465 FPB-65 65 73×4 133×4.5 485 485 515 520 FPB-80 80 89×4 159×4.5 505 505 560 560 FPB-100 100 108×4 219×6 555 555 600 645 FPB-125 125 133×4.5 273×8 615 615 670 720 FPB-150 150 159×4.5 325×8 665 665 735 800 FPB-200 200 219×6 377×9 940 940 1015 1100 FPB-250 250 273×8 480×10 1030 1030 1150 1265 FPB-300 300 325×8 529×10 1295 1295 1430 1545 FPB-350 350 377×9 630×12 1300 1300 1430 1545

注：1、本產品的連接法蘭按HG20595-97凹凸面帶頸對焊鋼制管法蘭設計制造，用戶需選用其它標準的連接法蘭，請在訂貨中予以說明。   2、對于PN＞4.0MPa的氣體阻火器，本廠也可設計制造。
