礫石HGS07阻火器|HGS07-203礫石管道阻火器

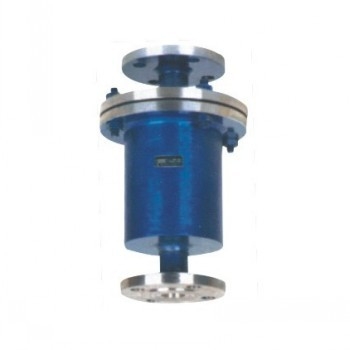

HGS07-203礫石管道阻火器

概述

礫石阻火器，是國內沿用金屬礫石網型阻火器，經北京設計院部門按照中華人民共和國國家標準GB5908-86標準進行設計生產。
礫石阻火器是中國石化、醫療兩大設計院最新研究成果。

結構特點

結構合理、重量輕、耐腐蝕、易檢修、安裝方便，阻火器芯子采用礫石網及礫石丸，耐腐蝕，易清潔，防爆性能合格，連續13次阻爆性能試驗，每次都能阻火，耐燒性能合格，能防毒、防腐。

適用范圍
HGS07-203型阻火器，適用于管道、閃點低于28℃甲類化學、藥品、酒精、食品等，閃點低于60℃食用油。

連接尺寸

型       號	公稱直徑 DN	結構尺寸
		D*S	H	h
HGS07-203-01-1-1	15	57*3.5	280	145
HGS07-203-02-1-2	20	57*3.5	280	145
HGS07-203-03-1-2	25	89*4	315	180
HGS07-203-04-1-2	32	89*4	315	180
HGS07-203-05-1-2	40	108*4	370	215
HGS07-203-06-1-2	50	133*4.5	405	250
HGS07-203-07-2-2	65	159*5	460	300
HGS07-203-08-2-2	80	159*5	485	315
HGS07-203-09-2-2	100	194*5	501	340
HGS07-203-11	125	219*7	555	365
HGS07-203-15	150	273*7	565	385
HGS07-203-20	200	325*10	600	405
HGS07-203-25	250	377*10	620	420
