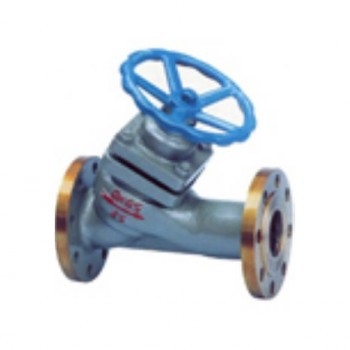

直流式柱塞閥|U45SM直流式柱塞閥

U45SM直流式柱塞閥 直流式柱塞閥最大的優點是介質在內流動平衡轉彎拐角少。直通式流線為 形角式流線為形而直流式流線為形，根據對三種截止閥，流阻系數的測定DN100mm，直通式截止閥流阻系數為4.1 ，DN100mm角式截止閥流阻系數為3.8，而DN100mm直流式截止閥流阻系數為0.5,阻力大大降低。                                     主要連接、結構尺寸 DN(mm) 尺寸（mm） U45SM-16C、P、R    U45H-16C、P、R 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 L 130 150 160 180 200 230 290 310 350 400 480 600 622 698 787 914 H 180 200 220 260 280 310 350 390 430 460 550 650 750 860 980 1110 W 100 100 120 140 160 180 200 240 270 310 340 400 520 640 760 900 D 95 105 115 135 145 160 180 195 215 245 280 335 405 460 520 580 K 65 75 85 100 110 125 145 160 180 210 240 295 355 410 470 525 T 12 12 12 12 13 13 12 17 17 19 21 23 27 28 30 32 n-φ 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-23 12-23 12-25 12-25 16-25 16-30 DN(mm) 尺寸（mm） U45SM-25C、P、R   U45H-25C、P、R 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 L 130 150 160 180 200 230 290 310 350 400 480 600 622 698 787 914 H 180 200 220 260 280 310 350 390 430 470 550 650 750 860 990 1110 W 100 100 120 140 160 180 200 240 280 310 340 400 520 640 760 900 D 95 105 115 135 145 160 180 195 230 270 300 360 425 485 550 610 K 65 75 85 100 110 125 145 160 190 220 250 310 370 430 490 550 T 14 14 14 15 15 17 19 19 21 25 27 31 33 36 40 44 n-φ 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-23 8-25 8-25 12-25 12-30 16-30 16-34 16-34
