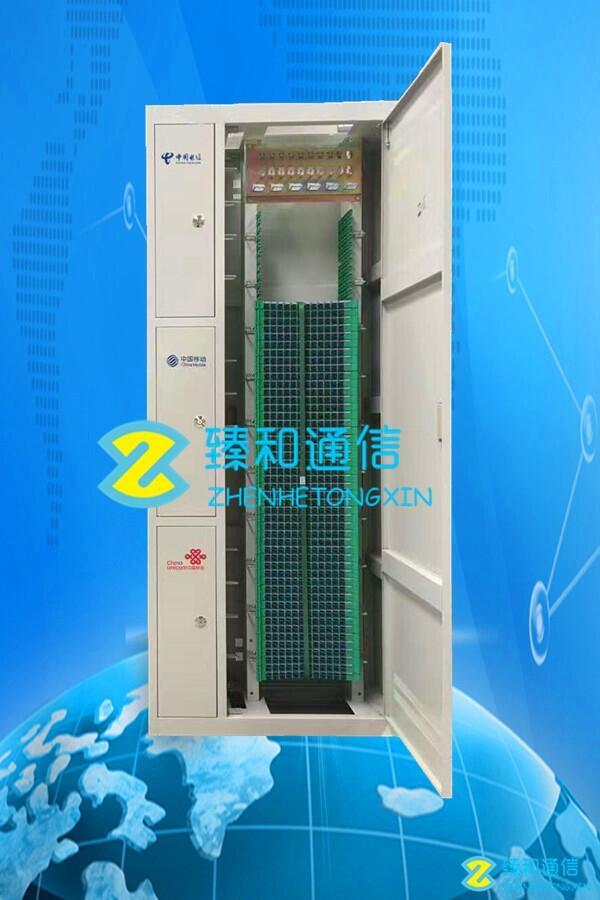

480芯三網合一光纖配線架生產基地

480芯三網合一光纖配線架是用來對光纜、光纖進行終接、保護及管理的設備。在本機柜上能實現對光纜的固定、開剝、接地保護；對光纖的熔接、配線連接、冗余尾纖的盤繞、配線調度等功能，是傳輸媒體（光纜、光纖）與傳輸設備之間的配線連接設備。是我公司研制開發的高容量、大密度、全正面操作的光纖配線柜。它同時適用于普通光纜和帶狀光纜，本架由機柜、光纖儲纖單元、光纖單元體及光纖直熔配線單元等部分組成。由于采用模塊化的結構，用戶可根據容量的配置功能模塊的數目進行靈活的安裝。材質：優質（冷軋板）型號：144芯216芯288芯360芯432芯480芯576芯648芯720芯864芯1152芯1440芯）安裝：室內/機房（落地式）機架高度分為2600mm、2200mm和2000mm三類。其寬度推薦選用120mm的整數倍，深度推薦選用300mm、450mm及600mm、機架的表面 涂覆層應表面光潔，色澤均勻、無流掛、無露底；金屬件無毛刺銹蝕、結構裝置上的文字、圖形、符號和標志 結構裝置上的文字、圖形、符號和標志應清晰、完整、無誤、

三網合一光纖配線架是光傳輸系統中一個重要的配套設備，它主要用于光纜終端的光纖熔接、光連接器安裝、光路的調接、多余尾纖的存儲及光纜的保護等，它對于光纖通信網絡安全運行和靈活使用有著重要的作用。過去10多年里，光通信建設中使用的光纜通常為幾芯至幾十芯，光纖配線架的容量一般都在100芯以下，這些光纖配線架越來越表現出尾纖存儲容量較小、調配連接操作不便、功能較少、結構簡單等缺點。現在光通信已經在長途干線和本地網中繼傳輸中得到廣泛應用，光纖化也已成為接入網的發展方向。各地在新的光纖網建設中，都盡量選用大芯數光纜，這樣就對光纖配線架的容量、功能和結構等提出了更高的要求。

三網合一光纖配線架的功能種類：

光纖配線架作為光纜線路的終端設備應具有4項基本功能。

①固定功能 光纜進入機架后，對其外護套和加強芯要進行機械固定，加裝地線保護部件，進行端頭保護處理，并對光纖進行分組和保護。

②容接功能 光纜中引出的光纖與尾纜熔接后，將多余的光纖進行盤繞儲存，并對熔接接頭進行保護。

③調配功能 將尾纜上連帶的連接器插接到適配器上，與適配器另一側的光連接器實現光路對接。適配器與連接器應能夠靈活插、拔；光路可進行自由調配和測試。

④存儲功能 為機架之間各種交叉連接的光連接線提供存儲，使它們能夠規則整齊地放置。配線架內應有適當的空間和方式，使這部分光連接線走線清晰，調整方便，并能滿足小彎曲半徑的要求。

外形尺寸及容量：

1）外形尺寸：2000800400|2200800400|20008004002200900300|20001200*400（H×W×D）（mm）。

2）較大容量：1440芯。

產品特點：

1、專業及美觀的外形設計能與高級辦公環境相協調。

2、符合19英寸標準、公制標準、ETSI標準（歐洲電信標準協會）、GB/T3047.2-92標準。

3、機柜采用主體重型硬架結構（焊接），堅固耐用。

4、前玻璃門采用壓框式固定玻璃結構，方便更換。

5、頂部配有抽氣扇，左右側門有進風孔，使機柜內空氣流通，保證設備正常運作。

6、頂端裝有一防塵蓋，可以保護風扇運轉。

7、側門為帶彈性門鎖抽插門，可快速開啟，安裝、拆卸方便，門上端有一預留鎖孔，可以選配加鎖以增加保安。

8、后門為帶鎖轉動式鋼質門，大家度的開啟既方便維護，又省時省力。

9、上、下座各有預留走線通道，可按需調整。

10、可配合分離式底座一起使用，也可單獨使用。

11、機柜后部配有垂直束線槽，方便理線。

12、四根安裝立柱雙面打孔，可任意調節托板高度，也可前后靈活調整，為各種系統設備的使用環境提供合理的布局。

13、底座同時安裝腳輪和調節腳，方便移動與定位。

14、深度為800mm以上的機柜可以作服務器機柜使用，其重型綜合底盤的設計，具有超大承重能力，符合ＨＰ、ＩＢＭ、ＤＥＬＬ、ＳＵＮ、ＣＯＭＰＡＱ、聯想、浪潮等服務器的安裝需要。

使用條件：

1）工作溫度：-5℃～+40℃

2）相對濕度：≤85%（+30℃）

3）大氣壓力：70Kpa～106kpa

光電性能：

1）連接器衰耗（包括插入、互換和重復）≤0.5dB。

2）互換性附加損耗≤0.2dB。

3）重復性附加損耗≤0.1dB。

4）回波損耗≥40dB。

5）插拔耐久性壽命>1000次。

6）機柜高壓防護地與機柜絕緣，絕緣電阻>1000MΩ/500V（DC）。

7）機柜高壓防護地與機柜間耐壓>3000V（DC），5S不擊穿，無飛弧。

適用性指標：

1）標稱工作波長：850nm、1310nm、1550nm。

2）光纖活動連接器：符合GB12507以及相關標準的規定。

3）光纖光纜應符合GB/T11819和GB /T7424的規定。
