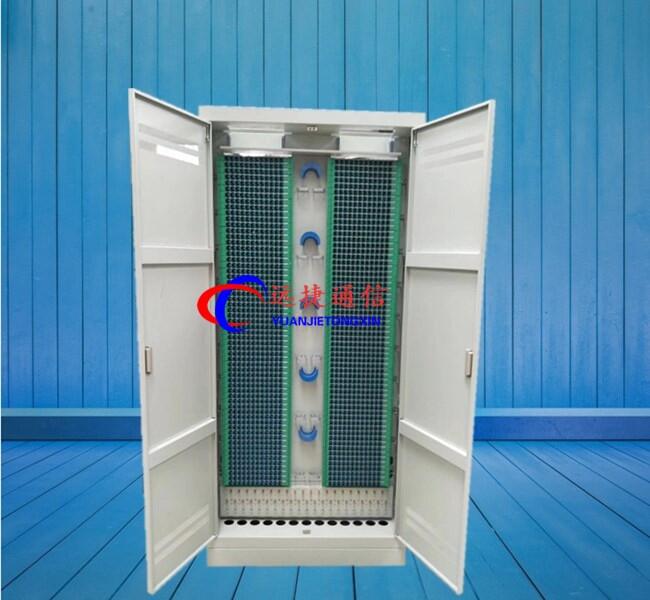

576芯光纖配線架安裝步驟介紹

光纖總配線架、三網合一光總配線架、ODF光纖配線架、三網合一配線架、三網合一光纜交接箱、四網融合光纜交接箱、免跳纖光交箱、不銹鋼光交箱、三網合一分纖箱、四網合一樓道箱、光纜分光箱、光纖分纖箱、光分路器箱、光纖配線箱、光纖樓道箱、ONU綜合配線箱、ODF單元箱、綜合配線柜、戶外機柜、監控箱、網絡機柜、遠捷通信為適應三網融合、FTTx的推廣，遠捷通信推出從局端一直到用戶桌面的FTTX光配線網絡解決方案。產品主要包括OMDF光纖總配線架、ODF光纖配線架、三網合一箱、四網合一箱、光纜交接箱，光纜分纖箱，分光分纖箱，光纜分線盒，光纜接頭盒，光纜終端盒，冷接子，快速連接器，光纖跳線，配線光纜、皮線光纜、市內布線光纜、無源器件、線路輔助設施等。遠捷通信FTTX布線應有盡有、質量保證！隨時歡迎您前來咨詢�。�！遠捷通信憑借雄厚的技術實力、完善的服務，遠捷通信有限責任公司以“創新、高效、務實”的企業精神，以“求新、求變、求快”的發展戰略，迎接光通信的美好未來、合作伙伴：中國移動、中國聯通、中國電信、廣電網絡、長城寬帶、

使用條件：
1.工作溫度：-5℃+40℃ 相對濕度:≤90%(+30℃)
2.大氣壓力:70Kpa-106Kpa 儲運溫度:-40℃+70
3.光電性能:插入損耗≤0.2Db;附加損耗≤0.2B;回波損耗45dB;附加損耗≤5dB;插拔耐久性壽命>1000次
4.電氣性能:絕緣電阻≥1000MΩ500V(直流電)
5.抗電強度:能承受3000V(直流電)/1min無擊穿/飛弧現象
適用性指標:
1.標稱工作波長850nm\1310nm\1550nm;
2.光纖光纜符合GB/T11819和GB/T7424規范;
3.光纖活動連接器符合GB12507以及相關標準規范

功能:

1.有很強的光纜固定與保護功能,能保證光纜及纖不受損傷,以及可靠的接地裝置.
2.有先進的光纖布線管理設計裝置,保證了光纖的線及纖芯安裝、施工及維護方便。
3.有明確的線序標識，便于轉接、跳線、測試。
產品特點：

*可拆裝式組合結構*表面環氧靜電噴塑處理，外表美觀、防塵抗干擾性強、防腐性能好等優點

*卡接式適配器安裝呈傾角45°，保證光纖跳線的曲率半徑達到規定的要求，又使操作更為方便

*正面操作，可實現并架或靠墻安裝，節省機房空間；前后門及側門均可拆卸，安裝方便

*模塊化設計，單元箱集光纖熔接、盤儲、配線為一體，每個熔配模塊可單獨抽出，滿足離架或在架操作使用

*材料鋼性良好，所有安裝緊固件表面鍍彩鋅，24小時鹽霧試驗無銹蝕。

* 光纜、尾纖、跳線的管理層次清晰，有良好的可操作性；可適用安裝FC、SC、ST等多種適配器*可按用戶需求定做各種機柜，固定支架深度及擱板高度均可任意調節

光纖配線架配置產品訂貨指南：

產品型號	產品規格	尺寸（高*長*深）	光纖類型、	適配器類型
JX-ODF-12	12芯	1U *430*300mm	多模/單模	SC/FC/ST/LC
JX-ODF-24	24芯	2U *430*300mm
JX-ODF-48	48芯	3U *430*300mm
JX-ODF-72	72芯	4U *430*300mm
JX-ODF-96	96芯	5U *430*300mm
JX-ODF-144	144芯	340 *430*300mm

ODF光纖配線架是專為光纖通信機房設計的光纖配線設備,具有光纜固定和保護功能光纜終接功能、調線功能、 光纜纖芯和尾纖保護功能。既可單獨裝配成光纖配線架，也可與數字配線單元、音頻配線單元同裝在一個機柜/架內。構成綜合配線架。該設備配置靈活、安裝使用簡單、容易維護、便于管理、是光纖通信光纜網絡終端，或中繼點實現排纖、跳纖光纜熔接及接入必不可少的設備。

它是光傳輸系統中一個重要的配套設備，主要用于光纜終端的光纖熔接、光連接器安裝、光路的調接、多余尾纖的存儲及光纜的保護等，它對于光纖通信網絡安全運行和靈活使用有著重要的作用。過去，光通信建設中使用的光纜通常為幾芯至幾十芯，光纖配線架的容量一般都在100芯以下，這些光纖配線架越來越表現出尾纖存儲容量較小、調配連接操作不便、功能較少、結構簡單等缺點�，F在光通信已經在長途干線和本地網中繼傳輸中得到廣泛應用，光纖化也已成為接入網的發展方向。各地在新的光纖網建設中，都盡量選用大芯數光纜，這樣就對光纖配線架的容量、功能和結構等提出了更高的要求。

產品特點：

●模塊化：部件均采用模塊化設計，可以通過模塊的靈活搭配來實現不同的功能組合，使不同型號產品的組件具有通用性和互換性；

●系統化：擁有滿足室內、室外各種環境要求的、不同容量的產品，并配有全系列高品質的光器件產品，并能提供系統的解決方案；

●人性化：強調人性化操作、管理等，全正面化操作，對工程施工有深厚的理解，對細節的處理一直堅持精益求精；

●標準化：嚴格遵循行業相關各種標準，并且積極參與行業的各種技術規范的修訂；

●專業化：專業技術人員和生產、檢測設備保障產品性能優越性和可靠性；

三網合一光纖配線架的作用

光纖配線架是光傳輸系統中一個重要的配套設備，它主要用于光纜終端的光纖熔接、光連接器安裝、光路的調接、多余尾纖的存儲及光纜的保護等，它對于光纖通信網絡安全運行和靈活使用有著重要的作用。過去10多年里，光通信建設中使用的光纜通常為幾芯至幾十芯，光纖配線架的容量一般都在100芯以下，這些光纖配線架越來越表現出尾纖存儲容量較小、調配連接操作不便、功能較少、結構簡單等缺點。現在光通信已經在長途干線和本地網中繼傳輸中得到廣泛應用，光纖化也已成為接入網的發展方向。各地在新的光纖網建設中，都盡量選用大芯數光纜，這樣就對光纖配線架的容量、功能和結構等提出了更高的要求。

三網合一光纖配線架的特點

近年來，在光通信建設的實際工作中，通過對幾種產品的使用比較，我們認為光纖配線架的選型應重點考慮以下幾個方面。

（1）纖芯容量

三網合一光纖配線架應該能使局內的大芯數的光纜完整上架，在可能的情況下，可將相互聯系比較多的幾條光纜上在一個架中，以方便光路調配。同時配線架容量應與通用光纜芯數系列相對應，這樣在使用時可減少或避免由于搭配不當而造成光纖配線架容量浪費。

三網合一光纖配線架功能種類

光纖配線架作為光纜線路的終端設備應具有4項基本功能。

①固定功能光纜進入機架后，對其外護套和加強芯要進行機械固定，加裝地線保護部件，進行端頭保護處理，并對光纖進行分組和保護。

②容接功能光纜中引出的光纖與尾纜熔接后，將多余的光纖進行盤繞儲存，并對熔接接頭進行保護。

③調配功能將尾纜上連帶的連接器插接到適配器上，與適配器另一側的光連接器實現光路對接。適配器與連接器應能夠靈活插、拔；光路可進行自由調配和測試。

④存儲功能為機架之間各種交叉連接的光連接線提供存儲，使它們能夠規則整齊地放置。光纖配線架內應有適當的空間和方式，使這部分光連接線走線清晰，調整方便，并能滿足小彎曲半徑的要求。

隨著光纖網絡的發展，光纖配線架現有的功能已不能滿足許多新的要求。有些廠家將一些光纖網絡部件如分光器、波分復用器和光開關等直接加裝到光纖配線架上。這樣，既使這些部件方便地應用到網絡中，又給光纖配線架增加了功能和靈活性。光纖配線架主要分為：8口光纖配線架、12口光纖配線架、24口光纖配線架、48口光纖配線架
