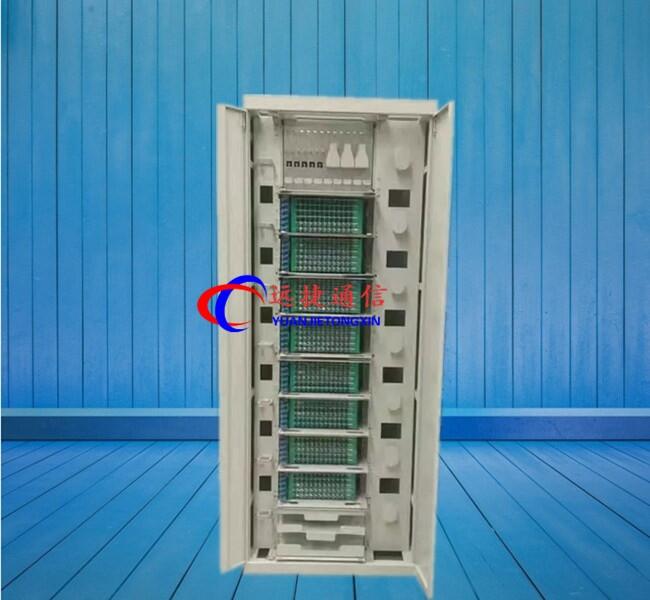

576芯ODF光纖配線架結構原理圖文
三網合一光總配線架、ODF光纖配線架、三網合一配線架、576芯ODF 光纖配線架型號規格、 共建共享光纖配線柜《三網合一光纖配線架》|ODF光纖配線架(Optical Distribution frame)ODF光纖配線架|ODF光纖配線柜576芯ODF光纖配線架容量配置圖文介紹的產品介紹ODF光纖配線架（簡稱ODF光纖配線架）：分為光纖配線架、ODF光纖配線架、三網合一光纖配線架、光纖配線柜、ODF光纖配線柜、三網合一光纖配線柜、光纖總配線架、MODF光纖總配線架、OMDF光纖總配線架、綜合配線柜、綜合配線架、網絡機柜等容量：144芯、288芯、360芯、432芯、480芯、576芯、648芯、720芯、864芯、960芯、1152芯ODF光纖配線架是專為光纖通信機房設計的光纖配線設備，具有光纜固定和保護功能光纜終接功能、調線功能，是信息機房中不可或缺的部分。它適用于中心機房和光分支點，可以安裝配套單元箱，或者采用直插盤的方式。完成光纜的引入，固定及開剝保護，光纖熔接及保護，尾纖的儲存及管理，光纖的固定連接及交叉連接等功能，同時可以根據客戶的要求安裝光分路器、波分復用器等增值模塊單元。ODF光纖配線架它是光傳輸系統中一個重要的配套設備，主要用于光纜終端的光纖熔接、光連接器安裝、光路的調接、多余尾纖的存儲及光纜的保護等，它對于光纖通信網絡安全運行和靈活使用有著重要的作用。過去，光通信建設中使用的光纜通常為幾芯至幾十芯，光纖配線架的容量一般都在100芯以下，這些光纖配線架越來越表現出尾纖存儲容量較小、調配連接操作不便、功能較少、結構簡單等缺點。現在光通信已經在長途干線和本地網中繼傳輸中得到廣泛應用，光纖化也已成為接入網的發展方向。各地在新的光纖網建設中，都盡量選用大芯數光纜，這樣就對光纖配線架的容量、功能和結構等提出了更高的要求。
ODF光纖配線架在綜合布線系統中的應用：
綜合布線系統中，配線架適用于設備間的水平布線或設備端接，以及集中點的互配端接。 堅固及易于安裝的設計，減少安裝與操作費用，較大的正面標識空間方便端口識別，便于管理，符合19"機架安裝標準。目前，該產品已在全球多個國家和地區獲得規模商用，為運營商帶來多項價值：
1.大容量，高密度，減少機柜布放數量，節約機房空間，增加機房的利用率；
2.實時監控端口，可提高故障定位效率，減少人力成本；
3.智能施工確保路由信息準確，減少沉沒端口，節約運維成本；
4.eID電子標識減少紙質標簽帶來的信息泄露隱患；
5.智能中間配線柜配合智能光纖配線架，可實現機房智能化和電子化，易于部署和維護。
二．主要性能指標
1．使用條件：
1）工作溫度：-5℃～+40℃
2）相對濕度：≤85%（+30℃）
3）大氣壓力：70Kpa～106Kpa
2．光電性能：
1）連接器衰耗（包括插入、互換和重復）≤0.5dB
2）互換性附加損耗≤0.2dB
3）重復性附加損耗≤0.1dB
4）回波損耗≥40dB
5）插拔耐久性壽命>1000次
6）機柜高壓防護地與機柜絕緣，絕緣電阻>1000MΩ/500V（DC）
7）機柜高壓防護地與機柜間耐壓>3000V（DC），5S不擊穿，無飛弧
3．適用性指標：
1）標稱工作波長：850nm、1310nm、1550nm。
2）光纖活動連接器：符合GB12507以及相關標準的規定。
3）光纖光纜應符合GB/T11819和GB /T7424的規定。
4．外形尺寸及容量：
1）外形尺寸：2000800400|2200800400|20008004002200900300|20001200*400（H×W×D）（mm）。
2）大容量：2880芯。
1. 模塊化：部件均采用模塊化設計，可以通過模塊的靈活搭配來實現不同的功能組合，使不同型號產品的組件具有通用性和互換性，大大縮短了產品交期，降低了生產成本，提高性價比；
技術規格：
1．使用條件：
1) 工作溫度：-10°C~+40°C
2. 系統化：擁有滿足室內、室外各種環境要求的、不同容量的產品，并配有全系列高品質的光器件產品，并能提供系統的解決方案；
3. 人性化：強調人性化操作、管理等，全正面化操作，對工程施工有深厚的理解，對細節的處理一直堅持精益求精；
4. 標準化：嚴格遵循行業相關各種標準，并且積極參與行業的各種技術規范的修訂；
5. 專業化：專業技術人員和生產、檢測設備保障產品性能優越性和可靠性；
產品組成：鈑金柜體、光纜引入固定開剝裝置、熔配單元、皮線光纜引入固定裝置、適配器、集成尾纖等附件
▲ 模塊化設計，容量大，密度高；
▲ 足夠的光纜引入空間及固定位置，滿足多根、小芯數光纜引入的要求；
▲ 適配器安裝傾斜 30°角，避免弧光直射入眼并保證光纖彎曲半徑；
▲ 可滿足不同環境的安裝要求；
▲ 完善的接地裝置、安全可靠；
▲ 走纖路由標識清晰、完善，方便維護與管理
2) 貯存溫度：-25°C~+55°C
3) 相對溫度：≤85%（+30°C ）
4) 大氣壓力：70Kpa~106Kpa
2．適用性指標：
1) 標稱工作波長：850nm、1310nm、1550nm；
2) 光纖活動連接器：符合相關標準的規定；
3) 光纖光纜符合的規定。
3．功能：
1) 具有光纜固定和保護功能；
2) 具有光纜終接功能；
3) 調線功能；
4) 光纜纖芯和尾纖的保護功能。
4. 機架高度：
2) 光纜光纖穿過金屬板孔時裝有保護套，纖芯、尾纖的曲率半徑大于37.5mm。
公司為適應三網融合、FTTx的推廣，推出從局端一直到用戶桌面的FTTX光配線網絡解決方案。產品主要包括OMDF光纖總配線架、ODF光纖配線架、光纜交接箱，三網合一箱、四網合一箱、光纜分纖箱，分光分纖箱，光纜分線盒，光纜接頭盒，光纜終端盒，冷接子，快速連接器，光纖跳線，配線光纜、皮線光纜、市內布線光纜、無源器件、線路輔助設施等。
FTTX布線應有盡有、質量保證！隨時歡迎您前來咨詢！��！
自創建以來，堅持深化改革，強化企業管理，積極采用新技術開發新產品。目前公司凝聚了一批高素質的技術、管理人才，配備有先進的研發、生產及檢測設備，各方面貫徹ISO9001質量管理體系、ISO14001環境管理體系認證。
憑借雄厚的技術實力、完善的服務，公司以“創新、務實”的企業精神，以“求新、求變、求快”的發展戰略，迎接光通信的美好未來。
合作伙伴：中國電信、中國移動、中國聯通、中國廣電等……
1) 滿足行標規定三種標準尺寸：2000mm、2200mm、2600mm。
2) 并可根據需方不同要求訂做不同規格的產品。
5．光電性能：
1) 機架高壓防護地與機架絕緣,絕緣電阻1000MΩ/500V(DC)無飛弧。
2) 機架高壓防護地與機架間耐壓不小于3000V（DC）/1min不擊穿，無飛弧。
3) 光纖連接器損耗≤0.5dB
4) 插入損耗≤0.2dB
5) 回波損耗：FC/PC>40dB、FC/UPC>50dB、FC/APC>60dB
6) 插拔性壽命：>1000次
6．機械性能：
1) 塑料件燃燒性能符合規定。
3) 光纜進入機箱，曲率半徑大于光纜直徑的15倍。
