角座閥保持流速能夠節省空間.它采用帶彈簧安全保護的單作用氣動執行機構來操作的導向角座閥.使用時,應該選擇常開或常閉.

角座閥廣泛應用于短時間頻繁啟動，具有反應靈敏，動作準確的特點，配合電磁閥使用，用氣動控制可準確控制氣體、液體流量。可實現準確控溫、滴加液體等要求。

濕熱滅菌柜應用角座閥控制蒸汽量準確控溫。

角座閥的原理及技術參數

角座閥保持流速能夠節省空間.它采用帶彈簧安全保護的單作用氣動執行機構來操作的導向角座閥.使用時,應該選擇常開或常閉。

產品由不銹鋼鑄造和聚四氟乙烯.可用于大多數氣體,液體.蒸汽和腐蝕性場合.它帶有散熱器來保護執行機構.確保閥具有較長壽命.

角座閥的原理及技術參數：

單作用和雙作用

單作用（氣動頭通常為一個孔）；工作原理；根據彈簧復位達到開啟和關閉的作用，分為常開型與常閉型。

雙作用（氣動頭通常為兩個孔）；工作原理：給氣控制其開關。（根據客戶要求，還可以選雙作用加彈簧復位，控制更精準）

連接方式

氣動角座閥按管道安裝類別可分為：

螺紋式連接

快裝式連接

法蘭式連接

焊接式連接

種類

按執行器

不銹鋼執行器角座閥

按溫度

常溫型（最高180 度）

高溫型（最高220度）

實際應用參數：

壓力范圍：0-2.5Mpa（即PN0-PN25）

介質溫度：-20℃~+200℃(常溫型）-20℃- +300℃（高溫型）

環境溫度：-10℃~+60℃

螺紋式氣動角座閥規格：DN10-80

快裝式氣動角座閥規格：DN15-80

法蘭式氣動角座閥規格：DN15-100

全不銹鋼氣動絲扣（內螺紋）角座閥：DN10-80

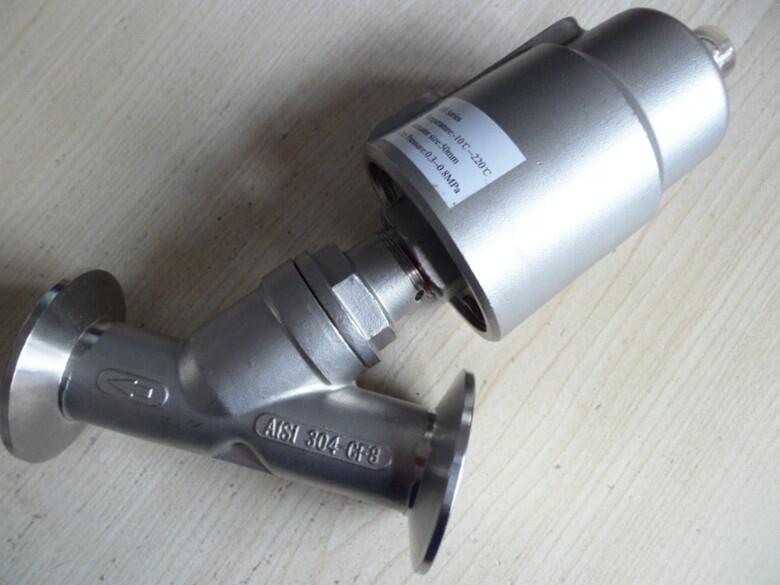

全不銹鋼氣動快裝式角座閥：DN15-80

全不銹鋼氣動法蘭角座閥：DN15-80 閥體材料：不銹鋼

密封材料：聚四氟乙烯

執行機構外殼：不銹鋼

氣動角座閥在生活中的應用：

控制氣體：中性氣體，空氣

控制液體：自動化工業控制流體、食品級乳工業、生活用水、普通管道流體介質等。

特點

1．具有閥門開或關位置顯示。

2．外部氣動先導，可增加使用壽命，免維護。

3．溢流口與滑塊間有自調節密封壓蓋，可提高密封性能。

4．閥體角座結構，可實現大流量（特別是與普通截止閥相比較），

結構緊湊響應快。

安裝與維修

必須遵守適用的安全規范

1．管道必須清潔無污染。

2．根據需要安裝，但最好使執行機構朝上。注意流向。

3．連接閥門注意對準管道，只有在用戶特殊要求時才取下執行機構。

4．打開或維修該角閥之前先切斷流體和控制氣源并降低管道系統中的壓力。

注意：

選擇流動方向A時的特點：

1．選擇該流動方向時，可提高該產品的使用壽命。

2．當工作介質為液體時，選擇該流向可防水錘沖擊。

3．通徑為Φ15/Φ20/Φ25的產品，工作壓力須在0.3MPa以下，否則須選擇雙

作用執行器。

通徑Φ32/Φ40的產品，執行器須選擇雙作用Φ100尺寸。

通徑為Φ50的產品，執行器須選擇雙作用Φ125尺寸。

選擇流動方向B時的特點：

當工作介質為蒸汽或氣體時，選擇該流動方向時，可提高該產品的流動密封性

能，但由于閥體中V性密封圈長時間接觸工作介質，從而對產品使用壽命有一

定影響，另外，工作介質為液體時不防水錘沖擊。

1.氣動角座閥按汽缸可分為：

單作用和雙作用 單作用（氣動頭通常為一個孔）；工作原理；根據彈簧復位達到開啟和關閉的作用，分為常開型與常閉型。

雙作用（氣動頭通常為兩個孔）；工作原理：給氣控制其開關。

壓力范圍：0-1.6Mpa

介質溫度：-10 ℃ ~+180 ℃

環境溫度：-10 ℃ ~+60 ℃

閥體材料：不銹鋼

密封材料：聚四氟乙烯

執行機構外殼：聚酰按、不銹鋼

氣動角座閥在生活中的應用：

控制氣體：中性氣體，空氣

控制液體：自動化工業控制流體、食品級乳工業、生活用水、普通管道流體介質等。

2.應用范圍：

①，啤酒飲料等灌裝設備/beer & drinks filling machinery；

②，印刷紡織/textile printing&dying；

③，氣體工業/gas industry；

④，制藥及醫療設備/pharmacy & medical equipment；

⑤，化工行業/chemical industry；

⑥，高溫滅菌/disinfection；

⑦，發泡機械/frothing equipment；

⑧，水污染處理/water sewage disposal。

3.角閥工作原理：
在非工作狀態下，由于彈簧的作用，閥門常開或常閉。當執行器活塞被壓縮氣體作用時，閥門打開或關閉，雙作用形式靠壓縮氣體來控制閥門開關

⒉安裝環境：

①，控制形式：直動式；

②，管道壓力：MAX 1.6MPA(232psi）；

③，控制壓力：0.3-0.8MPA(43.5-116psi）；

④，結構：角式

⑤，接口：DN10-DN100;

⑥,介質粘度：600MM2/S；

⑦，介質溫度：-10度-+180度（PTFE）;

⑧，環境溫度：-10度-+60度；

⑨，安裝位置：任意位置（360度任選位置安裝）。

4.安裝與拆卸：

①，連接閥門至管道，確保閥體所附箭頭與流體方向一致（閥體外側箭頭代表流體流動方向，安裝請遵循）；

②，焊接式安裝：焊接時請拆離執行器；

③，螺紋、法蘭、快裝式安裝：可正常安裝；

④，拆卸：拆卸前確保對閥門的氣壓已解除；輕卸；拆卸后保護好螺紋和密封材料；

⑤，閥體與管道連接緊固需要足夠的扭矩力，個尺寸扭矩力值如下：DN15為40Nm，DN20為50Nm，DN25為70Nm，DN32為150Nm，DN40為150Nm，DN50為170Nm，DN80為240Nm，DN100為300Nm。

⑥，安裝時，請確保管道內和接口處無殘留物。

⑦，安裝后，檢測與連接處已密封完好，無泄漏，方可使用。

⒌保修服務：

產品名稱：2000Y型帶手動調節氣動角座閥

產品類別：氣動角座閥系列

產品介質：不銹鋼

產品型號：KST-4

產品名稱：不銹鋼角座閥

所屬系列：氣動角座閥系列

產品型號：2000Y型

產品驅動：氣動驅動方式

材質：全不銹鋼材質

產品名稱：焊接式氣動角座閥

所屬系列：氣動角座閥系列

產品特點：

流量大，流阻小，無水錘

適用介質：

蒸汽、氣體、液體、腐蝕性流體等

產品名稱：焊接式氣動角座閥

所屬系列：氣動角座閥系列

產品特點：

流量大，流阻小，無水錘

適用介質：

蒸汽、氣體、液體、腐蝕性流體等



產品名稱：快裝式氣動角座閥

所屬系列：氣動角座閥系列

產品特點：
氣動角座閥是自動控制系統中常見的管路開關，被廣泛應用于印織，印染、漂白、食品、洗滌、化工、水處理、醫藥等各種自動機械設備，具有無水擊、無噪聲、密封性能可靠等特點。

產品名稱：衛生級氣動角座閥

所屬系列：氣動角座閥系列

產品壓力：0.6-6.4MPa
產品材質：鑄鋼、不銹鋼、合金鋼等

產品名稱：法蘭氣動角座閥

所屬系列：氣動角座閥系列

產品型號：KST-46
產品口徑：DN15-600
產品壓力：0.6-6.4MPa
產品材質：鑄鋼、不銹鋼、合金鋼等

產品名稱：全不銹鋼氣動角座閥

所屬系列：氣動角座閥系列

角座閥特點：
1、具有閥門開或關位置顯示。
2、外部氣動先導，可增加使用壽命，免維護。
3、溢流口與滑塊間有自調節密封壓蓋，可提高密封性能。
4、閥體角座結構，可實現大流量（特別是與普通截止閥相比較），結構緊湊響應快。

產品名稱：Y615W不銹鋼氣動角座閥

所屬系列：氣動角座閥系列
產品描述
Y615W不銹鋼氣動角座閥 型號： Y615W 口徑： DN15-50 不銹鋼氣動角座閥概述： 外部先導角座閥 , 溢流口與滑塊間有自調節密封壓蓋 , 閥體角座結構可實現較大流量 , 特別是與普通截止閥相比時。技術參數 選取 壓力范圍 ： 0-16bar 介質溫度： -10 ℃ ~+180 ℃ 環境溫度

產品名稱：進口氣動外螺紋角座閥

所屬系列：氣動角座閥系列

特點：
【1】可視位置指示：可接限位開關或緊急手動裝置。
【2】容易安裝：氣控頭可以作360°旋轉，甚至限位開關也可以360°旋轉�？煞奖愕匕惭b一到二個限位開關。
【3】先進的氣動控制器：加厚工程塑料外殼，安全可靠。低磨損的活塞結構，容量大而低耗氣量。內部元件自潤滑，免維護。

產品名稱：進口氣動角座閥

所屬系列：氣動角座閥系列

產品特點:

自動調節雙層填料密封蓋、加長防錘形導向和防塵密封圈、工作壽命長；

適用介質:水、氣體、蒸汽、液體、酒精、機械設備、硝酸、醋酸、弱酸、弱堿等腐蝕性液體。

應用領域: 廣泛應用于印織，印染、漂白、食品、洗滌、化工、水處理、醫藥、等各種自動機械設備。

產品名稱：氣動內螺紋角座閥

所屬系列：氣動角座閥系列

控制氣體：中性氣體、空氣

連接方式：內螺紋連接

適用范圍：水、油品、蒸汽、及某些腐蝕性液體等介質。

產品名稱：氣動角座閥

所屬系列：氣動角座閥系列

型號： ZGJZF

口徑： DN15-50

壓力： 1.6MPa

材質： 銅、不銹鋼

產品名稱：調節型氣動角座閥

所屬系列：氣動角座閥系列

公稱壓力：PN25

介質溫度：-10℃~180℃

適用介質：中性氣體，水，醇，油，燃料，鹽溶液，堿溶液，有機溶劑，蒸汽
