第四代中溫中壓減溫減壓裝置
（一）第四代中溫中壓減溫減壓裝置主要性能指標
1、進口蒸汽壓力P1≤3，82MPa(39kgf/cm2)，溫度T1≤450℃；
2、出口流量Q和流量特性：第四代中溫中壓減溫減壓裝置出口流量Q在10%-100%變化范圍內可實現理想調節。
具有等百分比(EP)和線性(LN)等多和流量特性，能滿足不同工況工作的需要；
3、出口蒸汽壓力P2
出口蒸汽壓力P2的調節精度不低于1，0級；
4、出口蒸汽溫度T2
出口蒸汽溫度T2的調節精度不低于1，5級；
5、噪音
裝置正常運行時，在減溫減壓閥下游一米，同時距管壁一米處測其噪音，噪音音級不大于80dBA，
（二）初步設計及施工圖設計的資料及其選用
1、WY-401型第四代中溫中壓減溫減壓裝置系列
WY-401型第四代中溫中壓減溫減壓裝置由裝置由減溫減壓閥、給水調節閥及一套主安全閥、沖量安全閥等組成，共有81種規格，常用出口蒸汽管徑在200-600mm之間，出口蒸汽流量在Q=5t/h-80t/h范圍內。
2、WY-402型第四代中溫中壓減溫減壓裝置系列
WY-402型第四代中溫中壓減溫減壓裝置，比WY-401系列多一套主安全閥和沖量安全閥，其余基本楨，共有31種規格，出口 汽管徑在400-700mm之間，常用出口蒸汽量在Q-15t/h-120t/h范圍內。
3、WY- 型直行程第四代中溫中壓減溫減壓裝置系列
WY- 型直行程第四代中溫中壓減溫減壓裝置由減溫減壓閥，調節閥及彈簧安全閥等組成，WY- 系列各27種規格，出口蒸汽管徑在80-150mm之間，常用出口蒸汽流量在Q=2t/h-15t/h范圍內。
4、WY-Q401型氣動薄膜第四代中溫中壓減溫減壓裝置系列
WY-Q401型第四代中溫中壓減溫減壓裝置由減溫減壓閥、給水調節閥及一套主安全閥、沖量安全閥等組成，共有81種規格。常用出口蒸汽管徑在200-600mm之間，出口蒸汽量在Q=5t/h-80t/h范圍內。
5、WY-Q402型氣動薄膜第四代中溫中壓減溫減壓裝置系列
WY-Q402型第四代中溫中壓減溫減壓裝置，比WY-Q401系列多一套主安全閥和沖量安全閥，其余基本相同，共有31種規格。出口蒸汽管徑在400-700mm之間，常用出口蒸汽量在Q=25t/h-120t/h范圍內。
6、WY- 型氣動薄膜第四代中溫中壓減溫減壓裝置系列
WY- 型第四代中溫中壓減溫減壓裝置由減溫減壓閥，調節閥及彈簧安全閥等組成，WY- 系列各有27種規格，出口蒸汽管徑在80-150mm之間，常用出口蒸汽流量在Q=2t/h-15t/h范圍內。
（三）第四代中溫中壓減溫減壓裝置用途及分類
WY系列第四代中溫中壓減溫減壓裝置配上相應的工業儀表盤（即熱控柜），可對電站或工業鍋爐以及熱電廠等處輸送來一次（新）蒸汽，壓力P1、溫度t1進行減溫減壓，使其二次蒸汽壓力P2，溫度t2，達到生產工藝所需的要求。減溫減置廣泛用于電站、輕紡、石化等行業。
（四） 第四代中溫中壓減溫減壓裝置結構優勢與特點
第四代第四代中溫中壓減溫減壓裝置是我公司積多年設計、制造經驗，并吸取國外多種先進技術和先進結構的基礎上開發成功的較理想更新換代產品。它能滿足多種變工況工作的需求。其主要特點是噪音低（≤dBA)，流量變化范圍（可調比）大（可達10%-100%Q）。

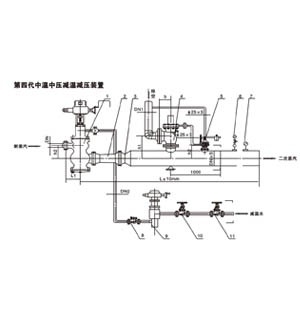

該系列第四代中溫中壓減溫減壓裝置由減壓系統、減溫系統、安全保護系統等組成，其主要結構特點如下：
1、采用減溫減壓結構，減溫減壓在同一閥內完成，使整套裝置的長度縮短至傳統結構的1/2左右，減少了占地面積，降低了工程投資；
2、減溫減壓閥采用Z型單座套筒結構減壓，增大了流量可調比，減少了閥門泄漏量；閥內設有節流孔罩(網罩)，增大了減壓幅度，同時避免減溫水直接噴射在閥體上，保護了閥體，延長閥門的使用壽命；
3、減溫減壓閥內設有自動霧化傘狀可調噴嘴，滿足了大變工況工作的需要，霧化效果大大提高了；
4、溫度調節系統采用高壓差給水調節閥，既減少了 閥內的泄漏量，也省去了裝置傳統結構中給水分 配閥的回水支路，方便了裝置的布局；
5、同一口徑的高壓差給水調節閥有不同的流量系數Cv值可供選擇，使溫度調節系統的調節靈敏度及精確大大提高。
6、減溫減壓閥和給水調節閥配用直行程執行機構，去除了傳統的杠桿鉸鏈機構，減少了中間環節的空行程，進一步提高了調節系統的靈敏度及精確度。

第四代中溫中壓減溫減壓裝置
