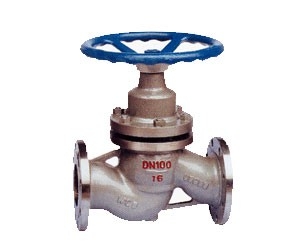

柱塞截止閥

公稱壓力PN Nominal pressure 1.6 25 4.0 6.4 10.0 MPa 殼體試驗壓力Shell test pressure 2.4 3.75 6.0 9.6 15.0 高壓密封試驗壓力High pressure seat test 1.76 2.75 4.4 7.04 11.0 低壓氣密封試驗壓力Low pressure seat test 0.5～0.7 適用介質Applicable medium C水、油品、蒸汽 P硝酸類 R醋酸類 Water,oil,steam Nitric acid Acetic acid 適用溫度Applicable temperature ≤200℃ 主要尺寸及重量Main dimensions and weight U41S U41F U41SF U41SM U41X US41S PN DN L H D D1 D2 b f z-φd 重量(kg) 1.6MPa 15 130 128 95 65 45 14 2 4-14 3   20 150 165 105 75 55 16 2 4-14 5   25 160 190 115 85 65 16 2 4-14 7   32 180 216 135 100 78 18 2 4-18 8   40 200 236 245 110 85 18 3 4-18 12   50 230 250 160 125 100 20 3 4-18 16   65 290 255 180 145 120 20 3 4-18 22   80 310 255 195 160 135 22 3 8-18 27   100 350 259 215 180 155 24 3 8-18 40   125 400 352 245 210 185 26 3 8-18 72   150 480 362 280 240 210 28 3 8-23 97   200 600 385 335 295 265 30 3 12-23 205 2.5MPa 15 130 133 95 65 45 16 2 4-14 4 4.0MPa 20 150 178 105 75 55 16 2 4-14 6   25 160 180 115 85 65 16 2 4-14 7   32 180 195 135 100 78 18 2 4-18 10   40 200 220 145 110 85 18 3 4-18 13   50 230 250 160 125 100 20 3 4-18 17   65 290 272 180 145 120 22 3 8-18 24   80 310 275 195 160 135 22 3 8-18 33   100 350 312 230 190 160 24 3 8-23 49   125 400 365 270 220 188 28 3 8-25 87   150 480 410 300 250 218 30 3 8-25 115   200 600 450 360/375 310/320 278/282 34/38 3 12-25/30 210 6.4MPa 15 170 145 105 75 55 18 2 4-14 5   20 190 195 125 90 68 20 2 4-18 7   25 210 202 135 100 78 22 2 4-18 8   32 230 226 150 110 82 24 2 4-23 12   40 260 239 165 125 95 24 3 4-23 15   50 300 265 175 135 105 26 3 4-23 19   65 340 287 200 160 130 28 33 8-23 26   80 380 301 210 170 140 30 3 8-23 37   100 430 346 250 200 168 32 3 8-25 55 10.0MPa 15 170 145 105 75 55 20 2 4-14 82   20 190 195 125 90 68 22 2 4-18 7   25 210 202 135 100 78 24 2 4-18 8   32 230 226 150 110 82 24 2 4-23 12   40 260 239 165 125 95 26 3 4-23 15   50 300 265 175 145 112 28 3 4-25 19   65 340 287 220 170 138 32 3 8-25 26   80 380 301 230 180 148 34 3 8-25 37   100 430 346 265 210 172 38 3 8-30 55

柱塞截止閥


本發明公開了一種連接兩個化工容器的過渡閥門，其包括緩存容器、過渡閥門以及承接容器，過渡閥門設置在緩存容器和承接容器之間，過渡閥門包括上部閥體和下部閥體，其中，上部閥體和緩存容器的出料口連接，下部閥體和承接容器的進料口連接；上部閥體包括壓緊板，壓緊板的上端固定有環形臺，環形臺與上閥座固定連接，上閥座中心設置有通孔，通孔內設置有上半球形座，上半球形座的外側為球面，上半球形座的下端為平面，且上半球形座下側設置有凹陷部；下部閥體基座，基座上部固定有升降機構，升降機構的上端固定有下閥座，下閥座內轉動設置有下半球形座，下閥座的下端設置有連接管，連接管的外側連接有伸縮過渡管。
