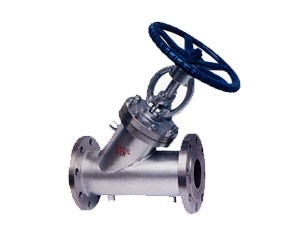

保溫夾套直流式截止閥

主要性能規范Chief Property And Specification 型號Type 公稱壓力PN(MPa) NominalPressure 試驗壓力PS（MPa）Test Pressure 工作溫度(℃)Working Temperature 適用介質Applicable Medium 工作蒸汽壓力Work steam Pressure 殼體Shell 密封Seal BJ45(H.W.Y)-25P 2.5 3.75 2.75 ≤200 尿素、硝酸類 Ureophil、Nitric Acid ≤1.3 BJ45(H.W.Y)-40P 4.0 6.0 4.4 BJ45(H.W.Y)-64P 6.4 9.0 6.6 尿素、醋酸類 Ureophil、Acetrc Acid BJ45(H.W.Y)-25R 2.5 3.75 2.75 BJ45(H.W.Y)-40R 4.0 6.0 4.4 BJ45(H.W.Y)-64R 6.4 9.0 6.6 主要零件材料Material for main parts 零件名稱Patr Name 閥體、閥蓋Body,Bonnet 閥瓣Disc 墊片Swat BJ45(H.W.Y)-25P、BJ45W-40P、 BJ45W-64P 鉻鎳鈦閥Cr.Ni.TI Steel 鉻鎳鈦閥+硬質合金Cr.Ni.TI Steel+Carbide Alloy 聚四氟乙烯 Polytetrafluoroethylene BJ45(H.W.Y)-25R、BJ45W-40R、 BJ45W-64R 鉻鎳鉬鈦閥Cr.Ni.Mo.TI Steel 鉻鎳鉬鈦閥+硬質合金Cr.Ni.Mo.TI Steel+Carbide Alloy 聚四氟乙烯 Polytetrafluoroethylene 主要外形尺寸和連接尺寸（mm）Main external and connecting dinensions(mm) 公稱壓力PN(MPa) Nominal Pressure 公稱通徑DN(mm) Nominal Diameter 尺寸(mm)Dimensions L D D1 D2 D3 b1 f0 b D6 3-G Z-φd H H1 D0 2.5 4.0 15 170 105 75 55 35 8 4 16 51 3/8   250 262 120 20 190 115 85 65 42 8 4 16 58 3/8   292 308 140 25 210 135 100 78 50 8 4 18 66 3/8   340 375 160 32 230 145 110 85 60 8 4 18 76 1/2   338 375 160 40 260 160 125 100 72 8 4 20 88 1/2   360 386 160 50 300 180 145 120 94 8 4 22 110 1/2   410 450 240 65 340 195 160 135 105 8 4 22 121 1/2   440 485 240 80 380 230 190 160 128 11 4.5 24 150 1/2   540 600 280 100 430 270 220 188 154 11 4.5 28 176 1/2   560 625 320 125 490 300 250 218 182 11 4.5 30 204 1/2   625 737 360 150 550 330 280 248 212 11 4.5 32   1/2   720 790 360 6.4 25 235 160 125 82 50 8 4 22   1/2   340 375 160 32 260 165 125 88 60 8 4 24   1/2   358 383 160 50 300 200 160 130     4 26 110 1/2   410 450 240 65 340 210 170 140     4 30 121 1/2   485 510 240 100 430 270 220 188 154 11 4.5 36   1/2   610 470 400 100 415 300 250 218     4.5 32 150 1/2   610 670 400

保溫夾套直流式截止閥
奇眾閥業經過10余年的努力耕耘，于1986年自行開發完成多樣自動化控制閥，其中代Y型閥，獲得多國專利認證。此后伴隨著上海經濟高度起飛，奇眾公司在上海閥門產業中，開始扮演著舉足輕重的角色。1988年間，率先規劃設置，計算機化精密CV值測試設備。并在同年五月開發完成第二代Y型閥。
