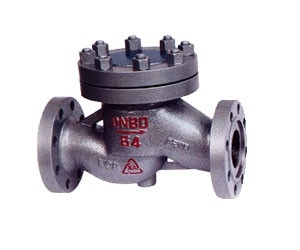

升降式止回閥

主要性能規范Chief propety and specification

試驗壓力(MPa) Test pressure	2.5	4.0	6.4	10.0	MPa
殼體強度試驗壓力 Shell strength test	3.75	6.0	9.6	15.0	MPa
密封試驗(液) Seal test	2.75	4.4	7.04	11.0	MPa
密封試驗(氣) Seal test	0.5-0.7
適用介質 Applicable medium	c P R N 水、油品、蒸汽、硝酸類、醋酸類、液化氣 Water,oil,steam,Nitric AcidAcetricacid LPG
適用溫度(℃） Applicable temperature	≤425 ≤100 -40~+80

結構長度 Face to face:GB12221-89

法蘭標準 flange STANDARD:jb79-59

主要外形尺寸和連接尺寸(mm)
Main external and connecting dimensions(mm)

PN	DN	L	H	D	D1	D2	312D6	b	f	f1	z-d
2.5MPa	15	130	100	95	65	45	-	16	2	-	4-14
	20	150	105	105	75	55	-	16	2	-	4-14
	25	160	120	115	85	65	-	16	2	-	4-14
	32	180	130	135	100	78	-	18	2	-	4-18
	40	200	135	145	110	85	-	18	3	-	4-18
	50	230	149	160	125	100	-	20	3	-	4-18
	80	310	169	195	160	135	-	22	3	-	8-18
	100	350	194	230	190	160	-	24	3	-	8-23
	150	480	255	300	250	218	-	30	3	-	8-25
	200	600	305	360	310	278	-	34	3	-	12-25
4.0MPa	15	130	100	95	65	45	40	16	2	4	4-14
	20	150	105	105	75	55	51	16	2	4	4-14
	25	160	120	115	85	65	58	16	2	4	4-14
	32	180	130	135	100	78	66	18	2	4	4-18
	40	200	135	145	110	85	76	18	3	4	4-18
	50	230	149	160	125	100	88	20	3	4	4-18
	480	310	169	195	160	135	121	22	3	4	8-18
	100	350	194	230	190	160	150	24	3	4.5	8-23
	150	480	255	300	250	218	204	30	3	4.5	8-25
	200	600	305	375	320	282	260	38	3	4.5	12-30
6.4MPa	15	210	100	105	75	55	40	18	2	4	4-14
	20	230	110	125	90	68	51	20	2	4	4-18
	25	230	125	135	100	78	58	22	2	4	4-18
	32	260	140	150	110	82	66	24	2	4	4-23
	40	260	168	165	125	95	76	24	3	4	4-23
	50	300	170	175	135	105	88	26	3	4	4-23
	80	380	205	210	170	140	121	30	3	4	8-23
	100	430	230	250	200	168	150	32	3	4.5	8-25
	150	550	265	340	280	240	204	38	3	4.5	8-34
	200	650	310	405	345	300	260	44	3	4.5	12-34
10.0PMa	15	210	100	105	75	55	40	20	2	4	4-14
	20	230	110	125	90	68	51	22	2	4	4-18
	25	230	125	135	100	78	58	24	2	4	4-18
	32	260	140	150	110	82	66	24	2	4	4-23
	40	260	168	165	125	95	76	26	3	4	4-23
	50	300	170	195	145	112	88	28	3	4	4-25
	80	380	205	230	180	148	121	34	3	4	8-25
	100	430	230	265	210	172	150	38	3	4.5	8-30
	150	550	265	350	290	250	204	46	3	4.5	12-34
	200	650	310	430	360	312	260	54	3	4.5	12-41

升降式止回閥
