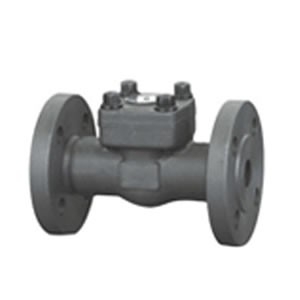

法蘭端止回閥

產品名稱：法蘭端止回閥(螺栓式閥蓋)150LB～2500LB 產品型號：(螺栓式閥蓋)150LB～2500LB 標準材質明細表 序號 Part Name CS to ASTM AS to ASTM SS to ASTM Type A105 Type F22 Type F304(L) Type F316(L) 1 閥體 A105 A182 F22 A182 F304(L) A182 F316(L) 2 閥蓋 A105 A182 F22 A182 F304(L) A182 F316(L) 3 閥瓣 A276 420 A276 304 A276 304(L) A276 316(L) 4 銘牌 SS 5 墊片 316夾柔性石墨 316夾PTFE 6 螺栓 A193 B7 A193 B16 A193 B8 A193 B8M 適用介質 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等 適用溫度 -29℃～425℃ -29℃～550℃ -29℃～180℃ 注意：客戶需求的其他材質也可采用。密封面料配對由客戶指定內件代號決定。 CS=碳鋼；AS=合金鋼；SS=不銹鋼； 尺寸（mm）和重量（kg） NPS 1/2" 3/4" 1" 11/4" 11/2" 2" L(RF) L1(BW) 150LB 108 117 127 140 165 203 300LB 152 178 203 216 229 267 600LB 165 190 216 229 241 292 H 150LB～300LB 61 61 79 95 103 118 600LB 61 79 95 103 118 135 重量 150LB RF 2.56 3.37 4.37 8.17 8.94 12.64 BW 1.70 190 2.10 5.12 5.50 1.89 300LB RF 2.73 3.65 4.74 8.77 9.60 13.70 BW 1.90 2.10 3.00 5.12 6.60 7.85 600LB RF 3.00 4.00 5.83 9.47 10.10 15.6 BW 2.00 3.12 4.25 7.25 8.56 13.60

法蘭端止回閥


本實用新型涉及一種油箱安全閥門裝置，包括伸縮堵頭機構、推拉觸發機構及安全開關；油箱內設吸油管座與吸油管連接；伸縮堵頭機構中的錐形堵頭在彈簧作用下頂緊在吸油管座中；錐形堵頭與吸油管座配合連接處設推拉觸發機構，推拉觸發機構由手柄和導通體組成，導通體能夠在手柄推拉作用下移動；與手柄對應位置的油箱一側設安全開關，安全開關由手柄移動后觸發，手柄移動到安全開關觸發位置時導通體插入錐形堵頭與吸油管座之間使油箱內部空間與吸油管連通。本實用新型結構簡單，工作可靠，并可實現供油與液壓系統啟動的聯鎖，防止誤操作，保證液壓系統安全穩定運行。
