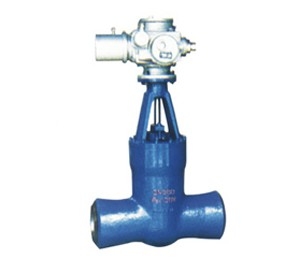

          Z96(1,0)Y美標電站閘閥DN500
          Z96(1,0)Y美標電站閘閥DN500
          產品價格:¥493(人民幣)
        1. 規格:Z96(1,0)Y美標電站閘閥
        2. 發貨地:上海
        3. 品牌:
        4. 最小起訂量:1件
        5. 誠信商家
          會員級別:標準會員
          認證類型:企業認證
          企業證件:通過認證

          商鋪名稱:上海奇眾閥門制造有限公司

          聯系人:石經理(先生)

          聯系手機:

          固定電話:

          企業郵箱:13817855033@139.com

          聯系地址:上海市嘉定區江橋鎮金園五路208號

          郵編:201803

          聯系我時,請說是在焊材網上看到的,謝謝!

          商品詳情
            Z96(1,0)Y美標電站閘閥




            ·制造驗收技術標準

            1、制造驗收技術條件按日本火力發電閥標準的E101的規定;
            2、閥門結構長度按E101的規定;
            3、閥體焊接口按 ANSI B16.25 的規定或用戶提供的尺寸。

            ·適用規范 Applicable specification
            殼體材料
            Shell material
            適用溫度/℃
            Applicable temperature
            適用介質
            Applicable medium
            ASTM A216 WCB ≤425 蒸汽、水
            Steam、Water  
            ASTM A217 WCl ≤450


            ASTM A217 WC6


            ≤550

            ASTM A217 WC9 ≤590
            ·主要零件材料 Material for Main Parts
            零件名稱
            Part Name
            材料牌號 Material Designation
            閥 體
            Body
            WCB WCl WC6 WC9
            閘 板
            Disc
            WCB WCl WC6 WC9
            閥 蓋
            Bonnet
            25 15CrMoVA 12CrMoVA 12CrMoVA


            WCB


            WCl


            WC6


            WC9

            閥桿
            Stem
            38CrMoAlA
            1Crl7Ni2
            38CrMoAlA
            1Crl7Ni2
            38CrMoAIA 38CrMoAIA


            20CrlMo1V1A


            20Cr1MoVA

            填 料
            Packing


            增強柔性石墨 Flexible Graphite


            支 架
            Yoke


            WCB 

            WCB WCB WCB


            WCl


            WC6


            WC9

            密封環
            Sealing ring
            S軟鋼(增強柔性石墨)
            S Soft steel(flexible graphite)
            S軟鋼
            S Soft steel
            F軟鋼
            F Soft steel
            閥桿螺母
            Stem nut
            zQAL9-4或A439 D2

            ·主要尺寸及重量 Main dimensions and weight
            Z96(1,0)Y-1500Lb
            公稱通徑
            NPS/in.
            Nominal
            diameter
            外形尺寸和連接尺寸
            Dimensions /mm


            重量/kg
            Weight


            d


            L


            H


            D0

            2(1/2) 56 254 671 200 48
            3 64 305 692 200 58
            4 84 406 790 230 98
            5 1OO 483 875 260 128
            6 126 559 1055 360 215
            8 158 711 1148 41O 387


            Z96(1,0)Y-2000Lb
            公稱通徑
            NPS/in.
            Nominal
            diameter
            外形尺寸和連接尺寸
            Dimensions /mm


            重量/kg
            Weight


            d


            L


            H


            D0

            2(1/2) 50 330 640 200 50
            3 60 368 690 230 82
            4 80 457 806 260 134
            5 96 533 984 360 174
            6 118 610 1090 41O 338



            Z96(1,0)Y-2500Lb
            公稱通徑
            NPS/in.
            Nominal
            diameter
            外形尺寸和連接尺寸
            Dimensions /mm
            重量/kg
            Weight


            d


            L


            H


            DO

            2(1/2) 46 330 639 200 70
            3 54 368 680 230 90
            4 70 457 805 260 142
            5 86 533 965 360 191
            6 104 610 1070 41O 339

            Z96(1,0)Y-3500Lb
            公稱通徑
            NPS/in.
            Nominal
            diameter
            外形尺寸和連接尺寸
            Dimensions /mm


            重量/kg
            Weight


            d


            L


            H


            DO

            3 44 440 745 260 196
            4 56 540 860 300 283


            公稱通徑NPS/in.
            Nominal
            diameter
            外形尺寸和連接尺寸/mm Dimensions 重量/kg
            weight
            d L H DO L1 L2
            Z96(1,0)Y-1500Lb
            2(1/2) 56 254 520 200 140 243 93
            3 64 305 523 200 140 243 110
            4 84 406 599 508 198 281 168
            599 305 400 555 208
            5 100 483 678 508 198 281 189
            678 305 400 555 232


            6


            126


            559

            793 305 41O 565 358
            793 305 420 654 444


            8


            158


            711

            813 305 41O 565 517
            813 305 420 654 561


            10


            200


            864

            988 457 440 688 852
            988 305 420 654 823


            12


            250


            991

            1141 305 420 654 1122
            1156 457 440 688 1150
            14 280 1067 1249 61O 690 - 1765
            16 318 1194 1351 61O 690 - 2429


            18


            360


            1346

            1535 61O 690 - 2454
            1540 61O 715 - 2524


            20


            406


            1473

            1726 61O 690 - 3334
            1731 61O 715 - 3380


            22


            450


            1600

            1921 61O 690 - 4409
            1926 61O 715 - 4648
            Z96(1,0)Y-2000Lb
            2(1/2) 50 33 540 200 140 243 202
            3 60 368 558 508 198 332 14g
            4 80 457 654 305 400 555 245


            5


            96


            533

            780 305 400 555 280
            780 305 41O 565 323
            6 118 61O 830 305 41O 565 41g


            8


            148


            762

            960 305 41O 565 626
            960 305 420 654 715


            10


            180


            914

            1020 305 420 654 1020
            1024 457 440 688 1050


            12


            222


            1041

            1150 457 440 688 1320
            1166 61O 690 - 1358


            14


            254


            1118

            1230 457 440 688 181O
            1240 61O 690 - 1840


            16


            2g4


            1245

            1330 61O 690 - 2270
            1350 61O 715 - 2300


            公稱通徑NPS/in.
            Nominal
            diameter
            外形尺寸和連接尺寸/mm Dimensions 重量/kg
            Weight
            d L H DO L1 L2
            Z96(1,0)Y-2500Lb
            2(1/2) 46 330 533 508 198 332 143
            533 200 140 243 116
            3 54 368 549 508 198 332 160
            549 200 140 243 134
            4 70 457 653 508 198 332 251
            644 305 41O 565 294
            5 86 533 760 305 400 555 324
            774 305 400 565 341
            6 104 61O 850 305 400 555 479
            861 305 41O 565 564
            8 130 762 847 305 41O 565 725
            860 305 420 654 750
            1O 162 914 1021 305 420 654 1152
            1050 61O 690 - 1220
            12 21O 1041 1125 457 440 688 1520
            1149 61O 690 - 1558
            14 234 1118 1221 61O 690 - 1869
            16 264 1245 1390 61O 690 - 2826
            1395 61O 715 - 3084
            Z96(1,0)Y-3500Lb
            3 44 440 620 508 198 332 269
            623 305 400 555 305
            4 56 540 721 305 400 555 398
            730 305 41O 565 437
            5 74 616 796 305 41O 565 507
            796 305 420 654 592
            6 88 692 857 305 41O 565 605
            857 305 420 654 691
            8 116 846 1041 305 420 654 1088
            1051 457 440 688 1179
            1O 142 1000 1197 457 440 688 1700
            1207 61O 690 - 2031
            12 174 1124 1338 61O 690 - 2708
            14 196 1219 1455 61O 715 - 3180
            1440 61O 690 - 3131
            18 252 1499 1915 61O 715 - 4560

            Z96(1,0)Y美標電站閘閥
            經運用CAD/CAE(CFD/SolidWorks Simulation)軟件進行精確的設計仿真后,即執行工程藍圖設計繪制、制造;并藉由精密量測與組裝后執行閥組的Cv流量測試與蒸氣鍋爐或熱煤油的實 際環境操作壽限測試驗證,來達成設計驗證與高質量、高性能確保目標。

            本實用新型涉及一種燃氣閥門使用的閥門鎖,包括閥門鎖下蓋、閥門鎖上蓋、閥門掛鎖和護管,護管一端與閥門熱熔焊接連接,另一端與閥門鎖下蓋熱熔焊接連接,閥門鎖下蓋與閥門鎖上蓋對位后經閥門掛鎖鎖接,若干閥門掛鎖對應同一把鑰匙。本實用新型的優點體現在本實用新型實施例可以在一定范圍內起到防盜的作用,也達到了非專業人員無法操作閥門的目的,結構簡單,操作方便。
