水封閘閥DN80 150

水封閘閥DN80 150

產品價格：￥365（人民幣）

規格：水封閘閥

發貨地：上海

品牌：

最小起訂量：1件

QQ洽談點擊詢價進入商鋪

上海奇眾閥門制造有限公司

誠信商家

會員級別：

標準會員

認證類型：企業認證

企業證件：通過認證

認證信息：上海奇眾閥門制造有限公司

商鋪名稱：上海奇眾閥門制造有限公司

聯系人：石經理（先生）

聯系手機：

固定電話：

企業郵箱：13817855033@139.com

聯系地址：上海市嘉定區江橋鎮金園五路208號

郵編：201803

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

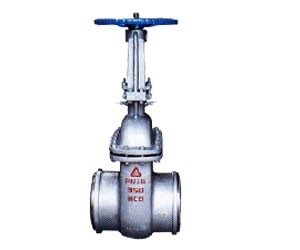

水封閘閥

主要結構特點及用途Chief strucure features and usages
1、本產品的閥蓋填料室具有水密封結構，當接口通人壓力為061MP的水時，可使系統與大氣隔離，保證系統具有良好的氣密性
2、S/Z型系列采用雙閘板雙向彈性密封、啟閉靈活、迅速、密封可靠。
3、產品結構簡單、緊湊合理、檢修方便、使用壽命長
4、在管路上作啟閉裝置用，必須處于全開或全閉狀態，不得用于調節流量
5、閥們連接方式有法蘭和焊接兩種，驅動方式為手動和電動
6、S系列水封閥門適用于公稱壓力100MPa，工作溫度425℃，工作介質為水、蒸汽、油品和非腐蝕氣體的管路上作啟閉裝置用，尤其適用于火電廠汽機真空冷凝系統
1.The chamber of packing of the valve's bonnet is of a water-sealed structure,which,when the water of 0.6-1MPa pressure goes into the mouthpiec,can make the system isolated from air to ensure the system with a good leak proofness
2.Model S/Z series use dual-gate dual-direction elastic sealings.being flesible and fast to open and close,reliable sesling
3.Simple,compact and reaso able structur,easy to overhaul and long duration
4.When to be used as the open&close device on pipelines,it must be in fully-opened or fully-closed state and unallowed to be used for flow adjustment
5.Two ways of connection:by flange and welding,two driving ways:manually and electrically
6.Suitable to act as the open & close device for the pipelines with the working medium of water,steam,oil goods and non-corrosive gas,especially for the vacuum condensation system of the steam tufbine in steam power palnts.

主要性能規范Chief property and specification
公稱壓力PN(MPa)Nominal pressure	公稱壓力PN(MPa)Nominal pressure
殼體強度試驗(MPa)Shell strength test	1.0	1.6	2.5	4.0	6.4	10.0
密封試驗(MPa)Seal test	1.5	2.4	3.8	6.0	9.6	15.0
上密封試驗(MPa)Back seal test	1.1	1.8	2.8	4.4	7.0	11.0
氣密封試驗Leak-proofness test	1.1	1.8	2.8	4.4	7.0	11.0
使用范圍Applicable
產品類型Produect classification	適用溫度℃Working remperature			適用介質Suitable medium
碳鋼型(C)Carbon steel	≤425			水、蒸汽、油品、非腐蝕性氣體Water.steam.oil goods.non-corrosive gas
合金型(I)Alloy steel	≤540			水、蒸汽、油品、非腐蝕性氣體Water.steam.oil goods.non-corrosive gas
主要零件材料Material for main parts
產品類型Product type	零件名稱Part name
產品類型Product type	閥體、閥蓋、支架Body.bonnet.yoke	閥桿stem	閘板、閥瓣、密封面Walge gate disc seal face	閥座密封面Seatring seal face	閥桿螺母Yoke nut	填料Packing
碳鋼型(C)Carbon steel	WCB	1Cr13或2Cr13	Cr13型不銹鋼或硬質合金Sainless steel or carbide alloy	不銹鋼Stainless steel	鋁青銅Al bronze	柔性石墨Flexible graphite
合金鋼(I)Alloy steel	WCB Cr5Mol	20Cr1Mo1VA	鈷基合金Co-based alloy	硬質合金Carbide alloy	鋁青銅Al bronze	柔性石墨Flexible graphite

主要尺寸及重量Main dimensions and weight

DS/Z64H- 16C、25
公稱通徑DN(mm)Nominal diameter	L	α	H	Do	PN1.6(MPa)			PN2.5(MPa)
公稱通徑DN(mm)Nominal diameter	L	α	H	Do	D	D1	重量(kg)Weight	D	D1	重量(kg)Weight
50	250	37°30′	334	250	58	50	19	64	49	23
65	270	37°30′	439	250	75	65	32	82	67	35
80	280	37°30′	495	300	91	79	34	95	77	37
100	300	37°30′	575	350	110	97	44	117	101	49
125	325	37°30′	587	350	136	121	75	144	126	78
150	350	37°30′	607	350	163	146	82	172	158	105
200	400	37°30′	740	400	223	202	158	223	202	160
250	450	37°30′	863	400	278	254	184	278	254	188
300	500	37°30′	990	400	330	305	245	330	305	249
350	550	37°30′	1137	500	382	352	492	382	352	497
400	600	37°30′	1523	500	432	399	588	432	399	592
450	650	37°30′	1618	600	485	451	683	485	451	688
500	700	37°30′	1657	600	535	501	846	535	499	853
600	800	37°30′	1746	700	636	601	1013	636	599	1020
注：PN1.6(16)閥門允許作為PN1.0(10)壓力級選用 Annotation:PN1.6(16) valve is permit be used as PN1.0(10).

主要尺寸及重量Main dimensions and weight

公稱通徑Nominal diameter	L	D	α	PN4.0(MPa)				PN6.4(MPa)				PN10.0(MPa)
公稱通徑Nominal diameter	L	D	α	D1	H	D0	重量(kg)Weight	D1	H	D0	重量(kg)Weight	D1	H	D0	重量(kg)Weight
50	250	64	37°30′	49	345	300	30	50	350	300	34	49	350	300	37
65	270	83	37°30′	67	441	300	38	66	447	300	41	64	447	300	44
80	280	96	37°30′	79	495	350	42	77	499	350	45	75	499	350	47
100	300	117	37°30′	101	575	350	52	99	582	400	55	97	582	400	57
125	325	144	37°30′	126	587	400	80	129	590	400	83	125	590	400	87
150	350	172	37°30′	152	607	400	107	150	611	450	110	145	611	450	113
200	400	223	37°30′	200	740	450	164	198	745	550	169	190	747	550	172
250	450	278	37°30′	252	863	550	191	246	867	650	195	236	869	650	198
300	500	330	37°30′	302	1008	650	254	194	1008	750	260	282	1013	750	265
350	550	382	37°30′	350	1142	750	499	342	1148	800	504	334	1148	850	508
400	650	432	37°30′	397	1527	850	598	387	1531	900	604	377	1533	950	610

主要尺寸及重量Main dimensions and weight

S/Z44H-40 S/Z944H-40

公稱通徑Nominal diameter	L	D	D1	D2	D6	f	b	f2	z-d	手動Manuall			電動Electriecally
公稱通徑Nominal diameter	L	D	D1	D2	D6	f	b	f2	z-d	H	D0	重量(kg)Weight	H	電動裝置Electric device	重量(kg)Weight
50	250	160	125	100	88	3	20	4	4-18	330	300	27	620	DZW10	55
65	270	180	145	120	110	3	22	4	8-18	435	300	38	714	DZW10	65
80	280	195	160	135	121	3	22	4	8-18	491	350	42	765	DZW15	70
100	300	230	190	160	150	3	24	4.5	8-23	573	350	57	840	DZW20I	86
125	325	270	220	188	176	3	28	4.5	8-25	582	400	91	852	DZW20I	120
150	350	300	250	218	204	3	30	4.5	8-25	605	400	110	875	DZW30	138
200	400	375	320	282	260	3	38	4.5	12-30	739	450	169	1015	DZW30	200
250	450	445	385	345	313	3	42	4.5	12-34	862	550	207	1225	DZW4	298
300	500	510	450	408	364	4	46	4.5	16-34	990	650	266	1371	DZW60	383
350	550	570	510	465	422	4	52	5	16-34	1139	750	513	1507	DZW90I	601
400	600	655	585	535	474	4	58	5	16-41	1523	850	627	1912	DZW120	866

主要尺寸及重量Main dimensions and weight

公稱通徑DN(mm) Nominal diameter	L	D	D1	D2	D6	f	b	f2	z-d	手動Manuall			電動Electrically
公稱通徑DN(mm) Nominal diameter	L	D	D1	D2	D6	f	b	f2	z-d	H	Do	重量(kg) Weight	H	電動裝置 electric device	重量(kg) Weight
DS/Z40H-64 DS/Z940H-64
50	250	175	135	105	88	3	26	4	4-23	237	300	30	622	DZW10	58
65	280	200	160	130	110	3	28	4	8-23	441	300	41	714	DZW15	69
80	310	210	170	140	121	3	30	4	8-23	496	350	45	765	DZW20I	73
100	350	250	200	168	150	3	32	4.5	8-25	578	400	62	840	DZW20I	90
125	400	295	240	202	176	3	36	4.5	8-30	588	400	97	852	DZW30	124
150	450	340	280	240	204	3	38	4.5	8-34	610	450	115	875	DZW30	142
200	550	405	345	300	260	3	44	4.5	12-34	744	550	172	1195	DZW45	270
250	650	470	400	352	313	3	48	4.5	16-41	867	650	211	1225	DZW60	317
300	750	530	460	412	364	4	54	4.5	16-41	996	750	271	1393	DZW90O	399
350	850	595	525	475	422	4	60	5	16-41	1142	850	518	1507	DZW120I	647
400	950	670	585	525	474	4	66	5	16-48	1537	900	633	2075	DZW180	882
DS/Z40H-100 DS/Z940H-100
50	250	195	145	112	88	3	28	4	4-25	337	300	34	622	DZW10	62
65	280	220	170	138	110	3	32	4	8-25	441	300	46	714	DZW15	74
80	310	230	180	148	121	3	34	4	8-25	496	350	50	765	DZW20I	78
100	350	265	210	172	150	3	38	4.5	8-30	578	400	67	840	DZW30I	95
125	400	310	250	210	176	3	42	4.5	8-34	588	400	102	852	DZW30	129
150	450	350	290	250	204	3	46	4.5	12-34	610	450	121	875	DZW45	221
200	550	430	360	312	260	3	54	4.5	12-41	744	550	178	1195	DZW60	235
250	650	500	430	382	313	3	60	4.5	12-41	867	650	217	1225	DZW90I	345
300	750	585	500	442	364	4	70	4.5	16-48	996	750	278	1393	DZW120I	409
350	850	655	560	498	422	4	76	5	16-54	1142	850	524	1507	DZW180	773
400	950	715	620	558	474	4	80	5	16-54	1537	950	640	2075	DZW250	892

水封閘閥
