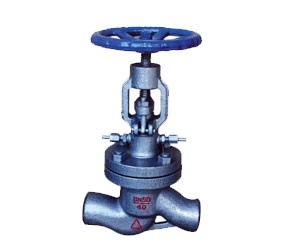

水封截止閥

主要尺寸和重量Main dimensions and weight 公稱通徑DN(mm) Nominal diameter 主要外形尺寸及連接尺寸（mm）Dimensions 重量（kg）Weight L D D1 D0 L1 H W α                                      DS/J61H-25 10 130 36 15 10   10 255 120 4.8 15 130 36 19 15   11 257 120 5.0 20 150 44 26 20   11 267 140 7.3 25 160 44 33 24   12 269 140 8.2 32 180 48 34 32 37°30′   255 180 12 40 200 55 40 38 37°30′   295 200 15 50 230 64 50 46 37°30′   354 250 25 65 290 82 65 64 37°30′   400 250 38.5 80 310 94 78 74 37°30′   425 300 49 100 350 117 97 95 37°30′   468 350 64 125 400 144 122 120 37°30′   475 400 83 150 480 170 148 145 37°30′   611 400 94 200 600 220 197 193 37°30′   721 400 152                                          DS/J61H-40 10 130 38 15 10 37°30′   255 120 5.3 15 130 38 19 15 37°30′   257 120 5.7 20 150 47 26 20 37°30′   267 140 7.6 25 160 47 33 24 37°30′   270 160 8.8 32 180 53 34 32 37°30′   257 160 13.2 40 200 57 40 38 37°30′   297 200 16.5 50 230 68 50 46 37°30′   354 250 26 65 290 85 65 62 37°30′   405 280 41.3 80 310 98 78 74 37°30′   427 320 51.5 100 350 122 97 95 37°30′   470 350 69 125 400 148 122 120 37°30′   475 400 89 150 480 176 148 145 37°30′   614 400 98                                        DS/J61H-64 10 130 38 15 10 37°30′   255 140 6 15 210 38 19 15 37°30′   257 140 6.4 20 230 47 26 19 37°30′   269 160 8.4 25 230 47 33 24 37°30′   273 180 9.6 32 260 53 34 32 37°30′   259 200 23 40 260 57 40 38 37°30′   297 250 34 50 300 70 50 46 37°30′   256 280 46 65 340 86 65 62 37°30′   405 320 67 80 380 100 78 74 37°30′   429 360 85 100 430 124 97 95 37°30′   477 400 97

水封截止閥


本實用新型涉及一種閥門鑄造上模，它包括模組件，所述模組件包括模具本體、開設于所述模具本體上表面且向內凹陷的型腔、開設于所述模具本體兩個對應側面上的凹槽以及開設于所述模具本體另一側面上的第二凹槽；兩塊支撐板，每塊所述支撐板可拆卸地安裝在所述模具本體的側面上且與所述凹槽相對應；所述支撐板上表面開設有向內凹陷的支撐槽；第二支撐板，所述第二支撐板固定在所述模具本體的另一側面上，它的上表面開設有向內凹陷的對合凹槽；第三支撐板，所述第三支撐板固定在所述模具本體）的側面上且與所述第二支撐板相對設置。這樣利用模組件的多種凹槽并在凹槽處固定支撐板，這樣能夠緩沖冷熱溫差而導致的形變。
