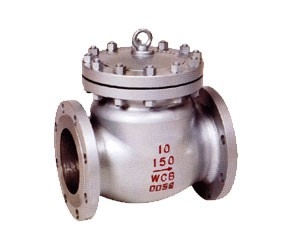

H44H-25

執行標準  Executive Standard 設計制造：ANSI B16.34 Designing and mamafulturing 結構長度:ANSI B16.5 Face to face:ANSI B16.5 檢驗與試驗:API598 API16D Nspectionand Test Standart: API598, API16D 主要性能規范Chief property and specification 試驗壓力(MPa) Test Pressure 公稱壓力Nominal pressure(Lb) 150 300 400 殼體強度試驗 Shellstrenghttest 3.1 7.8 10.3 密封試驗 Seal test 2.2 5.6 7.6 閥體材料 Material of valve WCB(C) CF8(P) CF8M(R) WC6 WC9(V) 工作溫度(℃) Workingtemperature ≤425 ≤100 ≤100 ≤540 適用介質 Applicablemedium 水、蒸汽、油品 Water,steam,Oil 硝酸類 Nitricacidl 醋酸類 Acetic acidl 水、蒸汽  Water,Steam   主要尺寸及重量Main dimensions and weight 公稱通徑NPS Nominal diameter 單位 Unit 主要外形尺寸及連接尺寸 重量(kg) Weight in mm l D D1 D2 b z-d H 2" 50 in 9.00 6.00 4.75 3.62 0.75 4-0.75 6.34 16.6 mm 203 157 120.7 92 19.50 4-19 161 2 1/2" 65 in 8.50 7.00 5.50 4.12 0.88 4-0.75 7.08 22.5 mm 216 178 139.7 105 22.5 4-19 180 3" 80 in 9.50 7.50 6.00 5.00 0.94 4-0.75 7.48 32.5 mm 241 190.5 152.4 127 24 4-19 190 4" 100 in 11.50 9.00 7.50 6.19 0.94 8-0.75 8.66 53.8 mm 292 229 190.50 157.2 24 8-19 220 6" 150 in 14.00 11.00 9.50 8.5 1.00 4-0.88 10.12 83.8 mm 356 279 241.5 216 25.5 8-22.5 257 8" 200 in 19.50 13.50 11.75 10.62 1.12 8-0.88 11.50 141.3 mm 495 343 298.5 270 29 8-22.5 292 10" 250 in 24.5 16.00 14.25 12.75 1.19 12-1.00 13.78 190.5 mm 622 406 362 324 30.5 12-25 350 12" 300 in 27.50 19.00 17.00 15.00 1.25 12-1.00 15.60 292 主要尺寸及重量Main dinensions and weight 公稱通徑NPS Nominaldiameter 單位 Unit 主要外形尺寸及連接尺寸(mm)Dimensions 重量(kg) Weight in. mm L D D1 D2 b z-d H   2" 50 in. 10.50 6.5 5.0 3.62 0.88 8-0.75 7.06 21 mm 267 165 127 92 22.5 8-19 179.5 3" 80 in. 12.50 8.25 6.62 5.00 1.12 8-0.88 8.36 47 mm 318 210 168 127 29.0 8-22.5 212.4 4" 100 in. 14.00 10.00 7.88 6.19 1.25 8-0.88 9.69 69 mm 356 254 200 157 32.0 8-22.5 246 6" 150 in. 17.50 12.50 10.62 8.50 1.44 12-0.88 11.50 133 mm 445 317.5 269.7 216 37.0 12-22.5 292 8" 200 in. 21.00 15.00 13.00 10.62 1.62 12-1.00 12.91 165.5 mm 533 381 330 270 41.5 12-22.5 328 10" 250 in. 24.50 17.50 15.25 12.75 1.88 16-1.12 14.9 208 mm 622 444.5 387 324 48.0 12-28.5 378.6 12" 300 in. 28.00 20.50 17.75 15.00 2.00 16-1.25 16.53 296 mm 711 521 451 381 51.0 16.32 420 API 600Lb 2" 50 in. 11.50 6.5 5.0 3.62 1.00 8-0.75 7.55 26 mm 292 165 127 92 25.5 8-19 192 3" 80 in. 14.00 8.25 6.62 5.00 1.25 8-0.88 8.66 53 mm 356 210 168 127 32 8-22.5 220 4" 100 in. 16.00 10.00 7.88 6.19 1.38 8-1.00 9.64 72 mm 406 254 200 157 35 8-25.5 245 6" 150 in. 19.50 12.50 10.62 8.50 1.62 12-1.00 11.61 136.5 mm 495 317.5 270 216 41.5 12-25.5 295 8" 200 in. 23.50 15.00 13.00 10.62 1.88 12-1.12 12.99 207.3 mm 597 361 330 270 48 12-28.5 330 10" 250 in. 26.30 17.50 15.25 12.75 2.12 16-1.12 14.96 300.9 mm 673 445 387 324 54 16-32 380 12" 300 in. 30.00 20.50 17.75 15.00 2.25 16-1.25 16.73 390   公稱通徑NPS   Nominal diameter 單位 主要外形尺寸及連接尺寸(mm)Dimensins 重量(kg) Weight in. mm L D D1 D2 D6 b z-d H API 600Lb 2" 50 in. 11.61 6.50 5.0 4.25 3.25 0.98 8-0.75 7.90 34 mmin. 295 165 127.0 108 82.6 25 8-19 203 3" 80 in. 14.13 8.27 6.62 5.75 4.87 1.26 8-0.88 9.25 63 mm 359 210 63.2 146 123.8 32 8-22 235 4" 100 in. 17.13 10.75 8.50 6.89 5.87 1.50 8-1.00 11.26 114 mm 435 273 215.9 175 149.2 1.38 8-25 286 6" 150 in. 22.43 14.0 11.5 9.49 9.31 1.89 12-1.14 13.00 207 mm 562 356 292.1 241 211.1 48 12-29 330 8" 200 in. 26.14 16.50 13.74 11.89 10.63 2.20 12-1.26 15.0 387 mm 664 419 349.1 302 269.9 56 12-32 381 10" 250 in. 31.14 20.0 17.0 14.02 12.75 2.52 16-1.38 18.00 580 mm 791 508 431.8 356 323.8 64 16-35 457 12" 300 in 33.15 22.0 19.25 16.26 15.0 2.64 20-1.38 23.00 778 mm 842 559 489 413 381.0 67 20-35 584

H44H-25


本發明涉及一種具有金屬增強的石墨閥門的制造方法，包括閥桿1、球體門2、石墨閥體3和閥外增強金屬殼體4，球體門2的外壁和液體通道為石墨，球體門2的受力部分通過在石墨球體內澆鑄金屬的方法進行制造，對整個球體門2再通過機械加工完成球體門2的制造。利用石墨閥體3作為內膜通過外膜金屬制造成閥外增強金屬殼體4，由石墨閥體3與閥外增強金屬殼體4組成整個閥體。其他需要防腐的石墨閥門配件的制造方法與本石墨閥體的制造方法相同。本發明可操作性強，適合大、中、小型復雜閥門及配件的加工，使閥門具有更好的氣密性、重防腐性和承壓性。本發明是一種真正意義上的石墨防腐閥門。
