精密貼片電阻詳細說明：

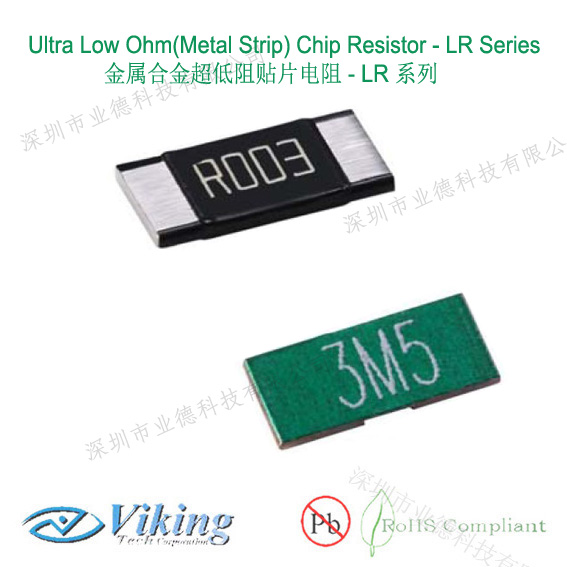

　　Ultra Low Ohm(Metal Strip) Chip Resistor（底阻值金屬貼片電阻） - LR Series

　　為符合高功率電氣特性，采用高純度、高導熱及低TCR及耐高溫的特殊合金，以符合客戶的需求，高導熱材質可大幅降低電路板上的散熱面積，一體成型無切割結構，可達到幾乎無電感值，電阻值范圍： 0.5mohm - 22mohm。精度 ±1% 2% 5%, TCR 50ppm/℃,  尺寸1206、2010及2512。

　　精密貼片電阻參數：

　　尺寸封裝：1206，2010，2512可選

　　電阻功率：1W，1.5W，2W，2.5W，3W，可選

　　阻值范圍：0.0005 Ω~0.015 Ω  （0.5 mΩ~15 mΩ）之間阻值可選

　　電阻誤差：± 1%，± 3%，± 5% 可選

　　TCR溫度系數：± 50 ~ ± 150 之間可選

　　主要應用于：手提電腦，主機板，屏幕，玩具充電控制板，手機及各類充電器控制板，電源供應器，電源轉換器等等。

　　精密電阻有哪幾種？

　　精密電阻按材料分，有金屬膜精密電阻、線繞精密電阻和金屬箔精密電阻幾類。金屬膜精密電阻的精度較高，但阻值溫度系數和分布參數指標略低；線繞精密電阻的阻值精度和溫度系數指標很高，但分布參數指標偏低；金屬箔精密電阻的精度、阻值溫度系數和分布參數各項指標都很高：精度可達10-6，溫度系數可達±0.3×10-6/℃，分布電容可低于0.5pF，分布電感可低于0.1μH。由于上述三類精密電阻器的價格隨性能而提高，所以在應用中應根據實際情況合理選用。例如，在直流或頻率很低的交流電路中，一般只需選用JEPSUN線繞精密電阻或JEPSUN金屬膜精密電阻即可，沒有必要選用價格高昂的金屬箔精密電阻。

　　金屬膜精密電阻的主體通常為圓柱形；線繞精密電阻則有圓柱形、扁柱形和長方框架形幾種；金屬箔精密電阻則常呈方塊形或片形。線繞精密電阻的匝數較多時，往往采用無感繞制法繞制，正向繞制的匝數和反向繞制的匝數相同，以盡量減小分布電感。長方框架形的線繞精密電阻通常是設備制造廠根據需要專門定制的，常用于儀器儀表。

　　一旦儀器儀表中的長方框架形線繞精密電阻損壞，可用與原電阻合金絲的材料、直徑、長度均相同的新合金電阻絲均勻繞在原框架上代替。如果原長方框架形線繞精密電阻只是表面絕緣層破損，只需將原電阻絲從框架上拆下，重新浸漆（宜選用性能優、價格低的1260絕緣清漆），再經晾干處理后重新繞到原長方框架上即可。
