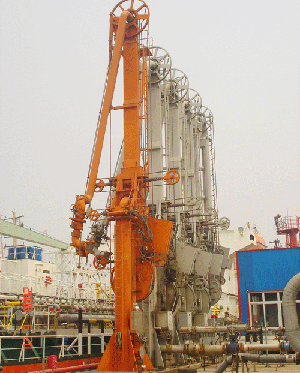

船用流體裝卸臂又稱輸油臂，用于碼頭和槽船的管道系統之間傳輸液態或氣態產品，是一種高效、安全的油品碼頭裝卸設備。

 船用流體裝卸臂、輸油臂產品特性

· 當處于空載狀態時，整個臂在所有位置取得完全平衡，設備操作輕便。

· 介質傳輸的過程中，裝卸臂在槽船正常漂移范圍與船隨動。

· 可通過范圍檢測系統，在槽船集管漂移出正常范圍時發出聲光報警。

· 旋轉接頭結構設計為可拆卸式，當更換密封圈時無需拆卸整臺臂，而可實現輕松更換。

· 液壓驅動船用裝卸臂系統由裝卸臂、電氣控制設備、液壓控制設備三部分組成。

船用流體裝卸臂、輸油臂基本參數

FB型自支撐式船用流體裝卸臂、輸油臂

操作簡便、自重輕、占地空間小、風載荷小。

管道既作為介質的通道，要承受介質的壓力，還要承受自身的結構載荷、風載荷和彎矩；采用較大的旋轉接頭以承擔內外部載荷和所有彎矩，立柱、耳軸和高點處旋轉接頭滾道均進行淬硬處理，在裝卸過程中，僅有內、外臂的介質總量和風載荷作用在槽船法蘭上。

適用于手動操作較為理想的小噸位碼頭。

RC型獨立支撐式船用流體裝卸臂、輸油臂

結構合理、經久耐用，具備在線檢漏功能，維護保養簡便易行、易于更換密封圈，而且旋轉接頭型號統一，密封件可以互換，減少了備件量。

獨立支承結構，采用與旋轉接頭同軸回轉的大直徑回轉支承來承擔結構載荷、風載荷和彎矩，工藝管線、旋轉接頭只承受介質壓力。

符合最嚴格的設計規范，而且在頂部和耳軸箱處安裝可拆式彎頭，從而不需要使用重型起重設備能夠進行密封的更換。適用于幾乎所有的碼頭。

電液控制部分
船用流體裝卸臂、輸油臂控制部分由電氣和液壓兩大系統組成，性能安全可靠，易于擴容。

電氣系統具有內外控制電路檢測功能、限位開關狀態檢測功能、超位聲光報警功能，系統配備無線遙控，遙控器輕巧、操作簡便，可實現在船用流體裝卸臂、輸油臂操作的同時，近距離觀察接口情況。

液壓系統驅動裝卸臂在六個方向運動，配備機泵和手動泵，一旦停電或電氣方面出現問題可選擇手動閥操作。

在對接完成后，船用流體裝卸臂、輸油臂處于自由浮動狀態。

附件

▲旋轉接頭/密封圈 ▲可調支腿 ▲ERC緊急脫離系統 ▲安全梯及維修平臺
▲絕緣法蘭 ▲快速接頭 ▲可拆式彎頭系統 ▲可調支腿
▲ERC緊急脫離系統 ▲安全梯及維修平臺 ▲絕緣法蘭 ▲無線/有線搖控系統
▲超限聲光報警系統 ▲液壓驅動/控制系統 ▲掃線系統 ▲真空斷流器
▲導靜電系統

　　　　　　　　 船用流體裝卸臂、輸油臂設計參數表

船用流體裝卸臂、輸油臂數據（表一）

可選附件（表二）

碼頭參數（表三）

環境數據（表四）

槽船參數（表五）
