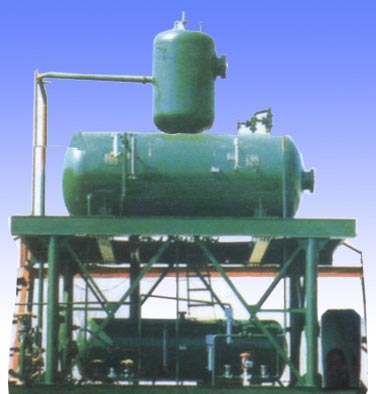

除氧器的結構型式主要由外殼、汽水分離器、新型旋射起膜器、淋水篦組、規整液汽網、水箱等部件組成。
1. 外殼:是由筒身和沖壓橢圓形封頭焊制成。
2. 汽水分離器：該種裝置取代了原老式除氧器內草帽錐形式結構設計，使除氧器消除了排汽帶水現象。
3. 新型旋膜器組:由水室、汽室、起膜管、凝結水接管、補充水管、疏水接管和一次進汽接管組成。新型旋射起膜器的旋射膜管內增加了水膜導向裝置，即使低負荷運行時也能強力降膜，保持最佳的旋射膜裙。
4.淋水篦組:是由數層交錯排列的角形鋼制作組成,經旋膜段粗除氧的給水在這里進行二次分配,呈均勻淋雨狀落到裝在其下的液汽網上.
5. 規整填料液汽網:是由許多形狀尺寸相機同的單元組成的SW型網孔波紋填料，組成的一個圓筒體，該規整填料保持絲網波紋填料和孔板填料的優點外，而且比表面積大，壓降小，操作彈性大，分離效率高、能耗低，永遠不脫落等特點。給水在這里與二次蒸汽充分接觸，加熱到飽和溫度并進行深度除氧，低壓大氣式除氧器≤10PPb，高壓除氧器≤5PPb。
6.水箱：除過氧的給水匯集到除氧器下部容器即水箱內,除氧水箱內裝有最新科學設計的強力換熱再沸騰裝置,該裝置具有強力換熱,迅速提升水溫,更深度除氧,減小水箱振動,降低口音等優點,提高了設備的使用壽命,保證了設備運行的安全可靠性.

型號	除氧器額 定出力T/H	水箱有效 容積m3	工作溫度 （0C）	工作壓力 Mpa（表壓）	進水 溫度（0C）	設計 （溫度0C）	設備 凈重（Kg）
DCM-10	10	5	104	0.02	20	250	3680
DCM-20	20	10	104	0.02	20	250	4570
DCM-35	35	15	104	0.02	20	250	5616
DCM-40	40	20	104	0.02	20	250	8320
DCM-50	50	25	104	0.02	20	250	9556
DCM-75	75	25	104	0.02	20	250	12200
DCM-85	85	35	104	0.02	20	250	12200
DCM-130	130	40	104	0.02	20	250	16250
DCM150	150	40	104	0.02	20	250	17800
GCM-300	300	70	104	0.02	20	250
