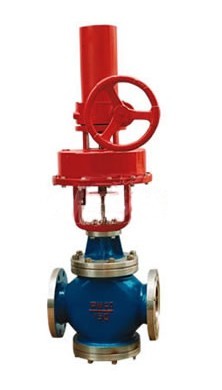

ZSPQ型氣動活塞切斷閥，由切斷機構與氣動活塞執行機構組成。切斷機構采用直通單座形式，DN20閥芯為單導向，DN25~200閥芯為雙導向，具有幾個簡單，操作方便，使用可靠、快速開閉等特點。主要應用于無雜質、無顆粒的液體、氣體介質，要求快速嚴密關閉，快速放空的自動控制系統中。

ZSPQ型氣動活塞切斷閥型號、規格

　　

類別	軟密封	硬密封
	常溫型	中溫型	高溫型	低溫型
型號	ZSPQ-40B、40K	ZSPQ-40BG、40KG	ZSPQ-40BG1、40KG1	ZSPQ-40BD、40KD
規格	DN20~200

ZSPQ型氣動活塞切斷閥技術參數和性能指標

　　●切斷構主要技術參數 　　

公稱通徑mm	20	25	32	40	50	65	80	100	125	150	200
閥座直徑mm	26	43	43	52	62	79	94	115	140	166	216
額定流量系數Kv	6.5	10	15	25	40	65	100	150	260	350	540
公稱壓力MPa	4.0
行程mm	16			25		40			60
介質溫度℃	-40~150（常溫）；-40~450（中溫）；-60~550（高溫）；-250~ -60（低溫）
流量特性	兩位快開式
配執行機構	ZSD-2			ZSD-3		ZSD-5			ZSD-7
法蘭尺寸、型式	按JB/T79.2-94凹式(常、中、高溫)；按JB/T79.3-94椎槽式（低溫）
閥體材質	ZG230—450；ZG1Cr18Ni9Ti；ZG0Cr18Ni12Mo2Ti

注：可為用戶提供GB、ANSI、JIS、DIN等法蘭結構式，其法蘭距按用戶需要確定。 　　●活塞執行機構主要技術參數 　　

型號	ZSD-2	ZSD-3	ZSD-5	ZSD-7
活塞直徑mm	150	200	300	400
有效面積㎝²	175	305	700	1245
行程 mm	16	25	40	60
進氣孔螺紋	M16×1.5	M20×1.5		M24×2
最大輸出力N	7200	12800	29300	52000
操作氣源壓力KPa	500

ZSPQ型氣動活塞切斷閥性能指標

　　

公稱通徑 mm		20	25	32	40	50	65	80	100	125	150	200
泄漏量/min	軟密封	0
	硬密封	1	3				5			7		9
切斷時間S		1~2					2~4
額定行程偏差%		+10

注：泄漏量用水做實驗

ZSPQ型氣動活塞切斷閥允許壓差

　　MPa 　　

公稱通徑mm		20	25	32	40	50	65	80	100	125	150	200
允許壓差	氣開	4.0					4.0	4.0	2.8	3.5	2.4
	氣關	4.0					2.5	1.7	1.0	1.1	0.8	0.6

ZSPQ型氣動活塞切斷閥可配附件

　　手輪機構、空氣過濾減壓器、電磁閥、信號回訊器（或行程開關）等。

ZSPQ型氣動活塞切斷閥外形尺寸

　　●常溫型氣動活塞切斷閥外形尺寸 mm 　　

公稱通徑DN	L	H2	帶手輪				不帶手輪
			H	H1	H3	重量kg	H	H1	重量kg
20	180	53	662	447	222	39	574	359	26
25	190	111	732			46	644		33
32	210	117	744			48	656		35
40	230	131	885	570	280	85	778	463	61
50	255	146	915			89	808		65
65	285	181	1131	706	389	135	969	542	97
80	310	190	1147			143	983		99
100	355	194	1155			163	991		109
125	425	256	1588	1022		305	1305	739	218
150	460	266	1608			331	1325		244
200	560	289	1659			445	1376		358

ZSPQ型氣動活塞切斷閥參數和詳情請登入常州博特閥門有限公司網站（www.jsbtfm.com），最新的價格信息請致電本公司銷售熱線0519-85305171   手機：13775013759  周工
