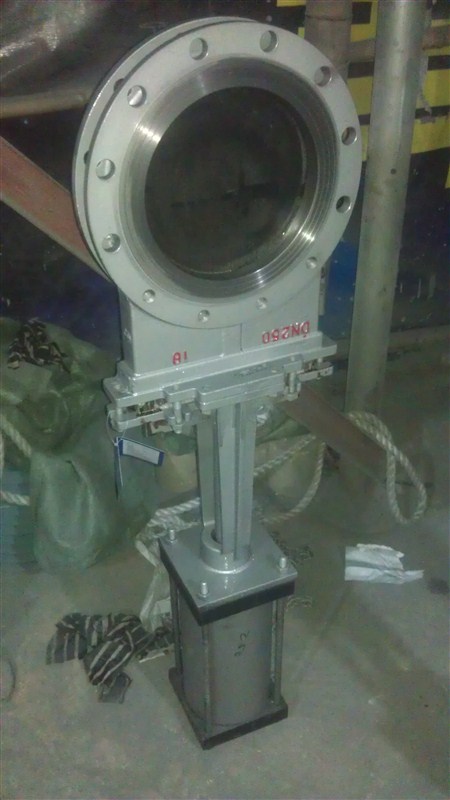

氣動刀型閘板閥Z643H-16C

產品價格：￥1400（人民幣）

規格：150

發貨地：浙江溫州甌北

品牌：

最小起訂量：1臺

QQ洽談點擊詢價進入商鋪

永嘉縣巨晨閥門有限公司

誠信商家

會員級別：

認證類型：企業認證

企業證件：通過認證

認證信息：永嘉縣巨晨閥門有限公司

商鋪名稱：永嘉縣巨晨閥門有限公司

聯系人：朱保華（0）

聯系手機：

固定電話：

企業郵箱：463805860@qq.com

聯系地址：溫州市永嘉縣甌北工業區

郵編：32500

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

產品特點

我公司的氣動刀型閘板閥Z643H-16C吸取了國內外先進技術和結構優點，排除了其他廠家所產刀閘閥在使用中存在的不足，是一種具有輕型、結構簡單小巧、密封性能可靠、使用壽命長、具有切斷介質等優點，其密封原理是通過閘板在關閉到底時，閘板斜切面碰到閥體上的鍥塊使得閘板緊靠密封面起到密封效果，并且閘板底部的斜切面具有切斷介質的功能，使得閥門不易受介質的堵塞卡阻。其結構可以做成硬密封、軟密封，可以根據客戶對密封要求選型。

因采用刀型閘板，具有良好的剪切作用，最適宜于漿料、粉粒料、纖維等難以控制的流體，廣泛應用于造紙、石化、礦山、排水、食品等行業。具有多種閥座可供選擇，并且可依據現場控制需求，配備電動或氣動執行器，實現閥門的自動化操作。

氣動刀型閘板閥Z643H-16C適用介質

適用于礦山電廠的選煤、排渣、城市污水處理、食品、造紙、醫藥、石油、化工等油品、水、蒸汽管路上，接通或截斷管路中的水泥漿、金礦粉、礦砂、爐渣、煤泥、紙漿、木漿、尾礦、纖維、粉塵、化學品處理污水、沉淀池、瀝青、料倉出口、水果汁、谷物、屠宰廠廢水等介質。

氣動執行器可選附件：

1、單或雙控電磁閥(有24V、220V等電壓供選擇，必要時可選取防爆電磁閥)。
2、接近開關。
3、氣源處理三聯件(包括減壓閥、過濾器、油霧器)。
4、電/氣動閥門定位器(調節型用)。

氣動刀型閘板閥Z643H-16C產品性能參數】

PZ673H、PZ673F、PZ673Y 型氣動刀型閘閥（刀閘閥）主要性能參數
型號	PN	工作壓力 / MPa	適用溫度 / ℃	適用介質
PZ673H-10C~16C	10~16	1.0~1.6	≤ 100	紙漿、污水、煤漿、灰渣水泥混合物
PZ673F-10P~16P
PZ673Y-10P~16P

（如有疑問，歡迎來電咨詢15888215509）
【氣動刀型閘板閥Z643H-16C產品零部件材料】

PZ673H、PZ673F、PZ673Y 型氣動刀型閘閥（刀閘閥）零部件材料
型號	材料
型號	閥體	閥桿	密封面	填料
PZ673H-10C~16C	WCB	2Cr13	硬質合金、聚四氟乙烯	V型聚四氟乙烯、柔性石墨環
PZ673F-10P~16P	ZG1Cr18Ni9Ti	1Cr18Ni9Ti
PZ673Y-10P~16P	CF8 (304)	0Cr18Ni9 (304)

（如有疑問，歡迎來電咨詢15888215509）
氣動刀型閘板閥Z643H-16C產品外形及結構尺寸 (PN10)】

PZ673H、PZ673F、PZ673Y (PN10) 型刀型閘閥（刀閘閥）外形及結構尺寸 (mm)
DN	L	D	D₁	D₂	H	z×M
50	43	160	125	100	285	4×M16
65	46	180	145	120	298	4×M16
80	46	195	160	135	315	4×M16
100	52	215	180	155	365	8×M16
125	56	245	210	185	400	8×M16
150	56	280	240	210	475	8×M20
200	60	335	295	265	540	8×M20
250	68	390	350	320	630	12×M20
300	78	440	400	368	780	12×M20
350	78	500	460	428	885	16×M20
400	102	565	515	482	990	16×M22
450	114	615	565	532	1100	20×M22
500	127	670	620	585	1200	20×M22
600	154	780	725	685	1450	20×M27
800	190	1010	950	898	2000	24×M30

（如有疑問，歡迎來電咨詢15888215509）
氣動刀型閘板閥Z643H-16C產品外形及結構尺寸 (PN16)】

PZ673H、PZ673F、PZ673Y (PN16) 型刀型閘閥（刀閘閥）外形及結構尺寸 (mm)
DN	L	D	D₁	D₂	H	z×M
50	43	160	125	99	285	4×M16
65	46	185	145	120	295	4×M16
80	46	200	160	135	315	8×M16
100	52	220	180	155	365	8×M16
125	56	250	210	185	400	8×M16
150	56	285	240	210	475	8×M20
200	60	340	295	265	540	12×M20
250	68	405	355	310	630	12×M22
300	78	460	410	375	780	12×M22
350	78	520	470	435	885	16×M22
400	102	580	525	485	990	16×M27
450	114	640	858	545	1100	20×M27
500	127	715	650	609	1200	20×M30
600	154	840	770	720	1450	20×M36
800	190	1025	950	898	2000	24×M36

產品說明：

氣動刀型閘板閥Z643H-16C是一種可更換橡膠密封圈的刀閘閥結構，密封原理主要是通過閘板與橡膠密封圈的緊靠，從而達到密封效果，此結構主要特點在于，橡膠密封圈是封套在閥座上的階梯凹槽內，密封圈由金屬壓套反鎖，使得密封圈與閘板開關密封過程中不會脫落，并且密封圈壞了，可以取下金屬壓套隨意更換橡膠密封圈。使得氣動細灰刀型閘板閥使用效率大大提高。是一種經濟有效的高性能產品。
