商品詳情

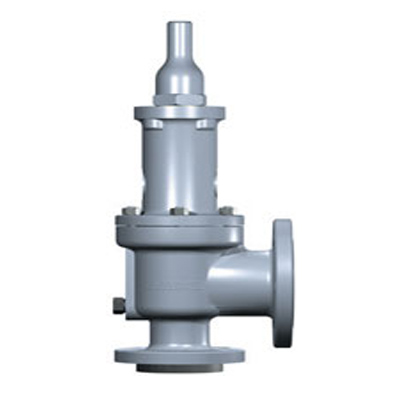

美標波紋管安全閥 美標安全閥應用-執行API規范，采用波紋管結構，用于有毒有害及易燃易爆介質的壓力管道及容器作為超壓保護裝置，采用不銹鋼成形波紋管，保證介質零外漏，又可平衡安全閥出口的背壓，保證整定壓力的準確性。技術規范基本設計：API 520

測試：API 527 產品規格產品型號：BSB

尺寸范圍：1

壓力等級：ANSI 150～2500Lb

殼體材料：碳鋼、不銹鋼

適用介質：氣體、液體

操作方式：自動設計特色不銹鋼成形波紋管設計，保證介質零外漏

平衡安全閥出口的背壓，保證整定壓力的準確性

整定壓力偏差小，可達±3%；

啟閉壓差≤10%；

選用優質的彈簧鋼，保證彈簧的壽命和穩定性；

平面結構的閥瓣和閥座易于維修和重新加工；

整定壓力范圍大:0.06～9.0MPa；

調節圈結構，回座壓力可調

美標波紋管安全閥主要性能規范 Main property and specifiecation
Normal Pressure				PN			150									300				600				900
Body strangth				Ps(MPa)			3.0									7.5				15				22.5
Set pressure				Pk(MPa)			0.1-2									1.6-5				3.2-10				8-15
Seal pressure				Pm(MPa)			90% Pk
Reseation pressure				Ph(MPa)			90% Pk
Relieving pressure				Pp(MPa)			1.1 Pk
Llift				H(mm)			1/ d0 4
Appropriate temperature							C					300
							P R					200
Appropriate medium							C					Gas,Liquid
							P R					Nitric Acid,Acetic Acid,Gas,Liquid
美標波紋管安全閥主喉部直徑代號 Code of throat diameter
Code		Diameter								Code								Diameter
D		10								L								50
E		13								M								55
F		16								N								60
G		20.5								P								72
H		26								Q								96
J		33								R								115
K		40								T								148
美標波紋管安全閥主要尺寸 Main Dimension
TFWA44C150 TFWA44C150P TFWA44C150R
Nominal Diameter DN(in)	Dimension (mm)
	do		D		D1	D2		b	t		Z- d		DN'	D'	D1'		D2'		b'		t'	Z- d'	L		L1	H
1/" 3/ " 2 4	D		89		60.5	35		12	5		4-15		20	98	70		43		14		1.6	4-15	90		90	340
3/ " 1" 4	D		98		70	43		14	5		4-15		25	108	79.5		51		15		1.6	4-15	96		92	350
1" 11/ " 2	D		108		79.5	51		15	5		4-15		40	127	98.5		73		18		1.6	4-15	115		105	360
1" 2"	D		108		79.5	51		15	5		4-15		50	152	120.5		92		18		1.6	4-19	115		105	360
11/ " 2" 2	G		127		98.5	73		18	5		4-15		50	152	120.5		92		18		1.6	4-19	121		124	380
11/" 21/ " 2 2	G		127		98.5	73		18	5		4-15		65	178	139.5		105		20		1.6	4-19	121		124	390
11/ " 3" 2	G		127		98.5	73		18	5		4-15		80	190	152.5		127		22		1.6	4-19	124		130	390
2" 21/ " 2	H		152		120.5	92		18	5		4-19		65	178	139.5		105		20		1.6	4-19	124		130	410
2" 3"	J		152		120.5	92		18	5		4-19		80	190	152.5		127		22		1.6	4-19	124		130	410
21/ " 4" 2	J		178		139.5	105		20	5		4-19		100	229	190.5		157		24		1.6	8-19	143		137	410
3" 4"	L		190		152.5	127		22	5		4-19		100	229	190.5		157		24		1.6	8-19	162		156	480
4" 6"	N		229		190.5	157		24	10		8-19		150	279	241.5		216		26		1.6	8-22	229		181	560
6" 8"	P		279		241.5	216		26	10		8-22		200	343	298.5		270		29		1.6	8-22	241		240	790
8" 10"	R		343		298.5	270		29	10		8-22		250	406	362		324		31		1.6	12-25	279		276	840
12" 14"	T		483		432	381		32	10		12-25		350	533	476		413		35		1.6	12-28	370		360	920

TFWA44C300 TFWA44C300P TFWA44C300R
Nominal Diameter DN(in)	Dimension (mm)
	do		D		D1	D2		b	t		Z- d		DN'	D'	D1'		D2'		b'		t'	Z- d'	L		L1	H
1/" 3/ " 2 4	D		95		66.5	35		15	5		4-15		20	98	70		43		14		1.6	4-15	90		90	340
3/ " 1" 4	D		117		82.5	43		16	5		4-19		25	108	79.5		51		15		1.6	4-15	96		92	350
1" 11/ " 2	D		124		90	51		18	5		4-19		40	127	98.5		73		18		1.6	4-15	115		105	360
1" 2"	D		124		90	51		18	5		4-19		50	152	120.5		92		18		1.6	4-19	115		105	360
11/ " 2" 2	F		156		114.5	73		20	5		4-22		50	152	120.5		92		18		1.6	4-19	121		124	380
11/" 21/ " 2 2	F		156		114.5	73		20	5		4-22		65	178	139.5		105		20		1.6	4-19	121		124	390
11/ " 3" 2	F		156		114.5	73		20	5		4-22		80	190	152.5		127		22		1.6	4-19	124		130	390
2" 21/ " 2	H		165		127	92		22	5		8-19		65	178	139.5		105		20		1.6	4-19	124		130	410
2" 3"	H		165		127	92		22	5		8-19		80	190	152.5		127		22		1.6	4-19	124		130	410
21/ " 4" 2	J		190		149.5	105		24	5		8-22		100	229	190.5		157		24		1.6	8-19	143		137	420
3" 4"	L		210		168	127		28	5		8-22		100	229	190.5		157		24		1.6	8-19	162		156	480
4" 6"	N		254		200	157		32	10		8-22		150	279	241.5		216		26		1.6	8-22	210		197	560
6" 8"	P		318		270	216		38	10		12-22		200	343	298.5		270		29		1.6	8-22	241		240	790
8" 10"	R		381		330	270		42	10		12-25		250	406	362		324		31		1.6	12-25	279		276	840
注：出口法蘭為150Lb。 Remark:150Lb for outlet flange.
TFWA44C600 TFWA44C600P TFWA44C600R
Nominal Diameter DN(in)	Dimension (mm)
	do		D		D1	D2		b	t		Z- d		DN'	D'	D1'		D2'		b'		t'	Z- d'	L		L1	H
3/ " 1" 4	D		118		82.5	43		16	7		4-19		25	108	79.5		51		15		1.6	4-15	96		92	360
1" 2"	D		124		89	51		19	7		4-19		50	152	120.5		92		18		1.6	4-19	115		105	370
11/ " 2" 2	F		156		114.5	73		22	7		4-22		50	152	120.5		92		18		1.6	4-19	152		124	370
11/" 21/ " 2 2	F		156		114.5	73		22	7		4-22		65	178	139.5		105		20		1.6	4-19	152		124	390
11/ " 3" 2	F		156		114.5	73		22	7		4-22		80	190	152.5		127		22		1.6	4-19	152		124	400
2" 21/ " 2	H		165		127	92		26	7		8-19		65	178	139.5		105		20		1.6	4-19	162		154	400
2" 3"	H		165		127	92		26	7		8-19		80	190	152.5		127		22		1.6	4-19	162		154	420
21/ " 4" 2	K		190		149	100		29	7		8-22		100	229	190.5		157		24		1.6	8-19	143		165	420
3" 4"	K		210		168	127		32	10		8-22		100	229	190.5		157		24		1.6	8-19	162		155	480
4" 6"	N		273		216	157		38	10		8-25		150	279	241.5		216		26		1.6	8-22	210		200	560
6" 8"	P		356		292	216		46	10		12-29		200	343	298.5		270		29		1.6	8-22	241		240	790
注：出口法蘭為150Lb。 Remark:150Lb for outlet flange.
TFWA44C900 TFWA44C900P TFWA44C900R
Nominal Diameter DN(in)	Dimension (mm)
	do		D		D1	D2		b	t		Z- d		DN'	D'	D1'		D2'		b'		t'	Z- d'	L		L1	H
11/ " 2" 2	F		178		123.8	73		32	10		4-29		50	152	120.5		92		18		1.6	4-19	165		124	380
2" 3"	H		216		165.1	92		38	10		8-26		80	190	152.5		129		22		1.6	4-19	162		154	420
3" 4"	J		241		190.5	127		38	10		8-26		100	229	190.5		157		24		1.6	8-19	181		184	480
4" 6"	K		292		234.9	157		44	12		8-32		150	279	241.5		216		26		1.6	8-22	222		197	560
注：出口法蘭為150Lb。 Remark:150Lb for outlet flange.
