黃山天曼泵業有限公司位于美麗的中國—黃山。是專業生產、研發單螺桿泵，雙螺桿泵及三螺桿泵的專業企業，其中三螺桿泵系列產品有3G三螺桿泵、3GR三螺桿泵、3GBW三螺桿泵、SN三螺桿泵、SNH三螺桿泵、SNS三螺桿泵、SNF三螺桿泵以及HSN三螺桿泵、HSNH三螺桿泵、HSNF三螺桿泵、HSNS三螺桿泵、QSN三螺桿泵、QSNH三螺桿泵、QSNS三螺桿泵、QSNF三螺桿泵、SM三螺桿泵。公司具有強大的技術力量和工藝水平。優異的質量體系、完善的售后服務、專業的服務人員，是天曼立足于中國螺桿泵行業的根本。公司產品系列種類齊全能滿足冶金、石化、公路、液壓機械、稀油潤滑系統、鋼鐵、建筑、地質、巖土工程、電力、水利、食品飲料、醫藥、環保、造紙、煉油、碼頭、紡織、礦山、玻璃、洗滌劑、高壓水清洗除垢、液壓機械的傳動源、水力切割等行業用戶的需要。

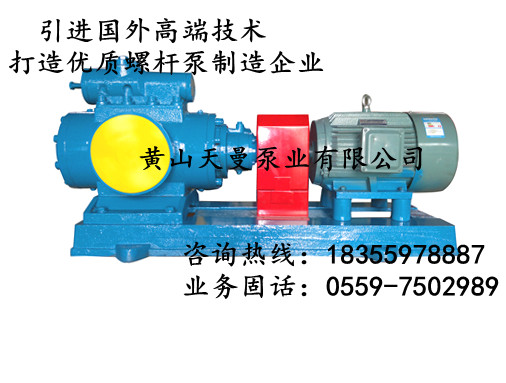

SNH三螺桿泵
1.轉子液壓平衡，振動小，噪音低。
2.輸出穩定，無脈動。
3.高效率。
4.具有很強的自吸能力。
5.零部件采用通用性強的系列化設計，具有多種安裝方式。
6.結構緊湊，體積小，重量輕，可在較高轉速下工作。
二、輸送介質種類
a. 潤滑性液體：如機械油，滑油，重油，渣油
b. 低潤滑性液體：如輕柴油，重柴油，含蠟稀油
c. 粘性液體：如各種合成橡膠液和人造膠液，乳化液
三、應用
·在供熱設備中用做燃油，燃油供應和輸送泵。
·在機械工業中用做液壓，潤滑和搖控馬達泵。
·在化學石油化工和食品工業中用做裝載，輸送和供液泵。
·在船舶上用做輸送、增壓、燃油噴射和潤滑油泵以及船用液壓裝置泵。
四、SNH三螺桿泵的型式代號
泵型式代號： SN H 210 R 46 K 2 Y- W3
1 2 3 4 5 6 7 8 9
1. 系列
2. 型式
3. 規格
4. 主桿的方向（R=右旋 L=左旋）
5. 螺旋角度
6. 結構特性及軸承
7．密封
8. 泵體
9. 材料組合
(1).從驅動端看，若要求泵軸順時針轉動，則選R，逆時針轉動，則選L。
1. 系列
系列 |
主要特征 |
最大流量[l/min] |
規格范圍 |
最大排出壓力[MPa] |
SN |
低壓，單吸軸向力液壓平衡 |
5300 |
40～5300 |
4 |
2. 型式
符號 |
結構說明 |
H |
臥式地腳安裝泵 |
F |
端法蘭聯接泵 |
S |
立式柱腳安裝泵 |
E |
泵轉子組件，桿套插裝泵 |
T |
吊裝浸沒泵 |
G |
同側進出法蘭聯接泵（適用于齒輪傳動） |
C |
O型進出法蘭聯接泵（適用于齒輪傳動） |
3. 螺旋角
規格 |
40 |
80 |
120 |
210 |
280 |
440 |
660 |
940 |
1300 |
1700 |
2200 |
2900 |
3600 |
5300 |
主桿螺旋角 |
38 |
36 |
42 |
40 |
43 |
40 |
40 |
42 |
38 |
42 |
42 |
40 |
46 |
46 |
46 |
42 |
46 |
46 |
46 |
46 |
44 |
46 |
42 |
46 |
46 |
|
|
|
|
54 |
46 |
54 |
54 |
54 |
52 |
46 |
50 |
46 |
|
|
|
|
|
|
|
54 |
|
|
|
54 |
51 |
54 |
54 |
|
|
|
|
|
|
|
|
|
|
|
|
54 |
|
|
|
|
|
|
|
4. 結構特性及軸承軸封
符號 |
結構說明 |
適用范圍 |
K2 |
外置軸承，填料密封 |
介質潤滑性較差，粘度大溫度≤ 150℃ |
KA2 |
外置雙列球軸承，填料密封 |
介質潤滑性較差，粘度大溫度≤ 150℃ |
U12.1 |
內置滾動軸承，軸承由介質潤滑機械密封 |
介質潤滑性良好溫度≤ 80℃ |
E6.7 |
外置滾動軸承，可用潤滑噴嘴注潤滑脂機械密封 |
介質潤滑性較差，工作溫度高 T≤150℃ |
E15 |
外置滾動軸承，可用潤滑噴嘴注潤滑脂機械密封 |
介質潤滑性較差，工作溫度高 T≤200℃ |
QA |
雙列球軸承，無密封 |
齒輪傳動泵 |
5. 泵體
符號 |
說明 |
備注 |
無標記 |
標準泵體適用于輸送流動性好的潤滑性液體 |
|
Y |
雙層泵體可用熱蒸汽或熱傳輸液體作載體對介質進行加熱適用于輸送高粘度加流動性差的液體,介質溫度≤280° |
泵安裝圖與標準型不同向廠家取 " |
T |
單層焊接泵體，適用于有特殊要求的場所 |
泵安裝圖與標準型不同向廠家取" |
6. 常用材料組合
材料組合代碼 |
泵體 |
視套 |
適用范圍 |
W1 |
HT200 |
稀土銅鉬球鐵 |
可中低壓輸送潤滑性較差，粘度適當的液體，如燃油等。 |
W2 |
HT200 |
ZL109 |
可低壓輸送潤滑性好，粘度適當的液體，如潤滑油等。 |
W3 |
QT450-10 |
ZL109 |
用于特殊場合（如船用泵）中低壓輸送潤滑性好，粘度適當的液體，如潤滑油等。 |
W5 |
QT450-10 |
稀土銅鉬球鐵 |
用于特殊場合（如船用泵）中低壓輸送潤滑性較差，粘度適當的液體，如燃油等。 |
W21 |
HT200 |
ZCuSn5Pb5Zn5 |
可在較低壓力下輸送潤滑性較差，或粘度較低的液體，如重油、燃油、柴油等。 |
W23 |
QT450-10 |
ZCuSn5Pb5Zn5 |
用于特殊場合（如船用泵）或在較高壓力下輸送潤滑性較差，粘度較低的液體，如重油、燃油、柴油等。 |
W29 |
20(焊接組件) |
ZCuSn5Pb5Zn5 |
用于有特殊要求的場所 |
SNH三螺桿泵（法蘭支架式）型號
SNH三螺桿泵 （法蘭支架式安裝三螺桿泵） SNH40R38U12.1W2三螺桿泵 SNH40R46U12.1W2三螺桿泵 SNH40R54U12.1W2三螺桿泵 SNH80R36U12.1W2三螺桿泵 SNH80R42U12.1W2三螺桿泵 SNH80R46U12.1W2三螺桿泵 SNH80R54U12.1W2三螺桿泵 SNH120R42U12.1W2三螺桿泵 SNH120R46U12.1W2三螺桿泵 SNH120R54U12.1W2三螺桿泵 SNH210R40U12.1W2三螺桿泵 SNH210R46U12.1W2三螺桿泵 SNH210R54U12.1W2三螺桿泵 SNH280R43U12.1W2三螺桿泵 SNH280R46U12.1W2三螺桿泵 SNH280R54U12.1W2三螺桿泵 SNH440R40U12.1W2三螺桿泵 SNH440R42U12.1W2三螺桿泵 SNH440R46U12.1W2三螺桿泵 SNH440R54U12.1W2三螺桿泵 SNH660R40U12.1W2三螺桿泵 SNH660R44U12.1W2三螺桿泵 SNH660R46U12.1W2三螺桿泵 SNH660R51U12.1W2三螺桿泵 SNH660R54U12.1W2三螺桿泵 SNH940R42U12.1W2三螺桿泵 SNH940R46U12.1W2三螺桿泵 SNH940R50U12.1W2三螺桿泵 SNH940R54U12.1W2三螺桿泵 SNH1300R38U12.1W2三螺桿泵 SNH1300R42U12.1W2三螺桿泵 SNH1300R46U12.1W2三螺桿泵 SNH1300R54U12.1W2三螺桿泵 SNH1700R42U12.1W2三螺桿泵 SNH1700R46U12.1W2三螺桿泵 SNH2200R42U12.1W2三螺桿泵 SNH2200R46U12.1W2三螺桿泵 SNH2900R40U12.1W2三螺桿泵 SNH2900R46U12.1W2三螺桿泵 SNH3600R46U12.1W2三螺桿泵 SNH5300R46U12.1W2三螺桿泵 SNH7400R46U12.1W2三螺桿泵 SNH9400R46U12.1W2三螺桿泵 |
SNH三螺桿泵 （法蘭支架式安裝三螺桿泵） SNH40R38U12.1W21三螺桿泵 SNH40R46U12.1W21三螺桿泵 SNH40R54U12.1W21三螺桿泵 SNH80R36U12.1W21三螺桿泵 SNH80R42U12.1W21三螺桿泵 SNH80R46U12.1W21三螺桿泵 SNH80R54U12.1W21三螺桿泵 SNH120R42U12.1W21三螺桿泵 SNH120R46U12.1W21三螺桿泵 SNH120R54U12.1W21三螺桿泵 SNH210R40U12.1W21三螺桿泵 SNH210R46U12.1W21三螺桿泵 SNH210R54U12.1W21三螺桿泵 SNH280R43U12.1W21三螺桿泵 SNH280R46U12.1W21三螺桿泵 SNH280R54U12.1W21三螺桿泵 SNH440R40U12.1W21三螺桿泵 SNH440R42U12.1W21三螺桿泵 SNH440R46U12.1W21三螺桿泵 SNH440R54U12.1W21三螺桿泵 SNH660R40U12.1W21三螺桿泵 SNH660R44U12.1W21三螺桿泵 SNH660R46U12.1W21三螺桿泵 SNH660R51U12.1W21三螺桿泵 SNH660R54U12.1W21三螺桿泵 SNH940R42U12.1W21三螺桿泵 SNH940R46U12.1W21三螺桿泵 SNH940R50U12.1W21三螺桿泵 SNH940R54U12.1W21三螺桿泵 SNH1300R38U12.1W21三螺桿泵 SNH1300R42U12.1W21三螺桿泵 SNH1300R46U12.1W21三螺桿泵 SNH1300R54U12.1W21三螺桿泵 SNH1700R42U12.1W21三螺桿泵 SNH1700R46U12.1W21三螺桿泵 SNH2200R42U12.1W21三螺桿泵 SNH2200R46U12.1W21三螺桿泵 SNH2900R40U12.1W21三螺桿泵 SNH2900R46U12.1W21三螺桿泵 SNH3600R46U12.1W21三螺桿泵 SNH5300R46U12.1W21三螺桿泵 SNH7400R46U12.1W21三螺桿泵 SNH9400R46U12.1W21三螺桿泵 |
SNH三螺桿泵 （法蘭支架式安裝三螺桿泵） SNH40R38E6.7W21三螺桿泵 SNH40R46E6.7W21三螺桿泵 SNH40R54E6.7W21三螺桿泵 SNH80R36E6.7W21三螺桿泵 SNH80R42E6.7W21三螺桿泵 SNH80R46E6.7W21三螺桿泵 SNH80R54E6.7W21三螺桿泵 SNH120R42E6.7W21三螺桿泵 SNH120R46E6.7W21三螺桿泵 SNH120R54E6.7W21三螺桿泵 SNH210R40E6.7W21三螺桿泵 SNH210R46E6.7W21三螺桿泵 SNH210R54E6.7W21三螺桿泵 SNH280R43E6.7W21三螺桿泵 SNH280R46E6.7W21三螺桿泵 SNH280R54E6.7W21三螺桿泵 SNH440R40E6.7W21三螺桿泵 SNH440R42E6.7W21三螺桿泵 SNH440R46E6.7W21三螺桿泵 SNH440R54E6.7W21三螺桿泵 SNH660R40E6.7W21三螺桿泵 SNH660R44E6.7W21三螺桿泵 SNH660R46E6.7W21三螺桿泵 SNH660R51E6.7W21三螺桿泵 SNH660R54E6.7W21三螺桿泵 SNH940R42E6.7W21三螺桿泵 SNH940R46E6.7W21三螺桿泵 SNH940R50E6.7W21三螺桿泵 SNH940R54E6.7W21三螺桿泵 SNH1300R38E6.7W21三螺桿泵 SNH1300R42E6.7W21三螺桿泵 SNH1300R46E6.7W21三螺桿泵 SNH1300R54E6.7W21三螺桿泵 SNH1700R42E6.7W21三螺桿泵 SNH1700R46E6.7W21三螺桿泵 SNH2200R42E6.7W21三螺桿泵 SNH2200R46E6.7W21三螺桿泵 SNH2900R40E6.7W21三螺桿泵 SNH2900R46E6.7W21三螺桿泵 SNH3600R46E6.7W21三螺桿泵 SNH5300R46E6.7W21三螺桿泵 SNH7400R46E6.7W21三螺桿泵 SNH9400R46E6.7W21三螺桿泵 |
五、應用行業
風力發電
風能作為一種清潔的可再生能源，越來越受到世界各國的重視。其蘊量巨大，全球的風能約為2.74×109MW，其中可利用的風能為2×107MW，比地球上可開發利用的水能總量還要大10倍。風很早就被人們利用--主要是通過風車來抽水、磨面等，而現在，人們感興趣的是如何利用風來發電。風力發電所需要的裝置，稱作風力發電機組。這種風力發電機組，大體上可分風輪(包括尾舵)、發電機和鐵塔三部分。
螺桿泵在風力發電機組里做潤滑裝置.潤滑油泵
水利工程
水利工程是用于控制和調配自然界的地表水和地下水，達到除害興利目的而修建的工程。也稱為水工程。水是人類生產和生活必不可少的寶貴資源，但其自然存在的狀態并不完全符合人類的需要。只有修建水利工程，才能控制水流，防止洪澇災害，并進行水量的調節和分配，以滿足人民生活和生產對水資源的需要。水利工程需要修建壩、堤、溢洪道、水閘、進水口、渠道、渡漕、筏道、魚道等不同類型的水工建筑物，以實現其目標。
螺桿泵在水利工程上主要運用在水輪機潤滑、冷卻裝置.潤滑泵、冷卻泵.
船舶制造業
從近十年中國船舶制造業占世界造船市場份額的變化可以看出，中國船舶制造業在全球市場上所占的比重正在明顯上升，中國已經成為全球重要的造船中心之一。
螺桿泵在船舶制造業中廣泛應用汽輪機潤滑和螺旋槳潤滑.系統潤滑泵
港口碼頭
螺桿泵在港口碼頭主要做卸載泵、卸載泵、輸送泵、裝車、裝船泵、倒灌泵等
造紙
是我們日常生活中最常用的物品，無論讀書、看報，或是寫字、作畫，都得和紙接觸。在工業、農業和國防工業生產中，也離不開紙。今天，如果沒有紙，那簡直是不可想像的。紙在交流思想、傳播文化、發展科學技術和生產方面，是一種強有力的工具和材料�；仡櫄v史，這種重要物質就是我國古代勞動人民發明的。造紙術和指南針、火藥、印刷術并稱為我國古代科學技術的四大發明，是我國人民對世界科學文化發展所作出的卓越貢獻。
螺桿泵在現代紙業也有很大貢獻，造紙設備的潤滑和點火.潤滑螺桿泵、高壓點火泵
機床行業
機床是先進制造技術的載體和裝備工業的基本生產手段，是裝備制造業的基礎設備，主要為汽車、軍工、農機、工程機械、電力設備、鐵路機車、船舶等行業服務。我國已連續幾年成為世界最大的機床消費國和機床進口國，是世界第三大機床生產國.
螺桿泵主要應用設備的潤滑油泵.高壓循環水泵、機床高壓螺桿泵
冶金行業
冶金就是從礦石中提取金屬或金屬化合物，用各種加工方法將金屬制成具有一定性能的金屬材料的過程和工藝。冶金的技術主要包括火法冶金、濕法冶金以及電冶金，同時冶金在我國具有悠久的發展歷史，從石器時代到隨后的青銅器時代，再到近代鋼鐵冶煉的大規模發展。人類發展的歷史就融合了冶金的發展。
螺桿泵主要做設備潤滑泵、冷卻螺桿泵、循環螺桿泵
