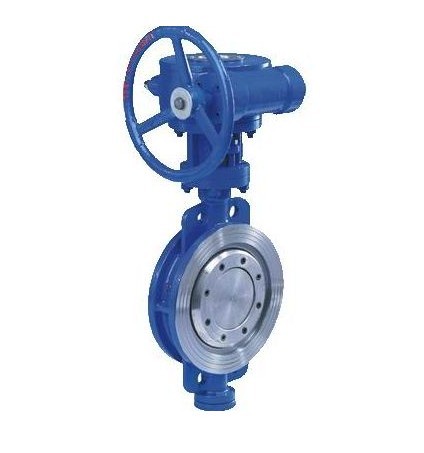

蝸輪對夾式硬密封偏心蝶閥D373H

特點

由于本產品蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。其主要特點如下：

1、開啟力矩小，靈活方便，省力節能。
2、三維編心結構，使蝶板越關越緊，其密封性能可靠，達到無泄漏。
3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。

采用標準

設計標準 :GB/T12238-1989；JB/T8527-1997
法蘭連接尺寸:
 GB/T9113.1-2000；GB/T9113.2-2000
 GB/T9115.1-2000；GB/T9115.2-2000
 結構長度:GB/T12221-1989
 壓力試驗:GB/T13927-1992；JB/T9092-1999

主要技術參數 公稱通徑 DN（mm） 50～2000 50～500 公稱壓力 PN（MPa） 0.6 1.0 1.6 2.5 4.0 試驗壓力 強度試驗 0.9 1.5 2.4 3.75 6.0 密封試驗 0.66 1.1 1.76 2.75 4.4 氣密封試驗 0.6 0.6 0.6 0.6 0.6 適用溫度 碳鋼:-29℃～425℃ 不銹鋼-40℃～600℃ 適用介質 空氣、水、蒸氣、煤氣、油品以及酸、堿、鹽帶有弱腐蝕性介質等 驅動形式 蝸桿蝸輪傳動、氣傳動、電傳動

主要零件的材質 零件名稱 材料 閥體 鑄鐵、不銹鋼、鉻鉬鋼、合金鋼 蝶板 鑄鋼、合金鋼、不銹鋼、鉻鉬鋼 密封圈 不銹鋼與耐高溫石棉板組合成多層次 閥桿 2Cr13、1Cr13不銹鋼、鉻鉬鋼 軸承 奧氏體不銹鋼、304氮化 填料 柔性石墨

三偏心特點及原理 1、偏離管道中心 2、偏離密封面中心 3、傾斜的錐形 當閥門開啟時，蝶板與閥座在關閉時瞬間接觸，利用蝶板偏心1、偏心2迅速脫離閥座，降低了密封副的磨損，磨擦力矩小，開啟靈活。偏心錐面3，使閥門在開啟或關閉時蝶板能通過閥座內孔，實現接觸密封。另外，錐形蝶板的旋轉半徑大于密封副接觸位置的旋轉半徑，故蝶板在閥門關閉時將出現越關越緊，能夠實現自鎖，防止蝶板過位。 外形尺寸 Dd 3 73H- 6 C.P.R.V系列對夾式多層次金屬硬密封蝶閥 6 9 10 公稱通徑 長度 標準值 外形尺寸 （參考值) 連接尺寸 (標準值) 重量 (kg) H Dd373H Dd673H Dd973H PN0.6MPa PN1.0MPa 毫米 英寸 L H1 A1 B1 H2 A2 B2 H3 A3 B3 D1 Z-d D1 Z-d 50 2 43 112 350 180 200 625 245 72 530 250 255 110 4-14 125 4-18 12 65 21/2 46 115 370 180 200 625 245 72 530 250 255 130 4-14 145 4-18 13 80 3 64 120 380 180 200 645 245 72 565 250 255 150 4-18 160 8-18 15 100 4 64 138 420 180 200 675 355 92 600 250 255 170 4-18 180 8-18 17 125 5 70 164 460 180 200 715 355 92 640 250 255 200 8-18 210 8-18 27 150 6 76 175 555 270 280 800 355 92 705 300 315 225 8-18 240 8-22 29 200 8 89 215 780 400 425 850 250 170 775 300 315 280 8-18 295 8-22 45 250 10 114 243 840 400 425 925 250 170 945 300 315 335 12-18 350 12-22 69 300 12 114 285 995 450 560 1035 450 220 1070 300 315 395 12-22 400 12-22 86 350 14 127 320 1050 450 560 1070 450 220 1140 300 315 445 12-22 460 16-22 122 400 16 140 350 1220 535 580 1190 450 220 1210 300 315 495 16-22 515 16-26 141 450 18 152 350 1280 535 580 1250 650 280 1335 575 714 550 16-22 565 20-26 191 500 20 152 380 1365 535 580 1290 650 280 1415 575 714 600 20-22 620 20-26 260 600 24 154 435 1460 570 660 1455 850 380 1605 656 810 705 20-26 725 20-30 380 700 28 165 480 1520 750 550 1585 850 380 1844 656 810 810 24-26 840 24-30 450 800 32 190 530 1710 750 550 1700 1250 380 2040 656 810 920 24-30 950 24-33 650 900 36 203 595 1810 750 550 1965 1250 380 2255 785 863 1020 24-30 1050 28-33 830 1000 40 216 650 1900 900 750 2015 1250 380 2380 785 863 1120 28-30 1160 28-36 1050 1200 48 254 775 2280 1000 925 2250 1250 380 2640 785 863 1340 32-33 1380 32-39 1400 1400 56 279 870 2450 1000 925 2886 1560 36-36 1590 36-42 1900 1600 64 318 1000 2730 1000 925 3156 1760 40-36 1820 40-48 2900 1800 72 356 1110 3020 1100 980 3421 1970 44-39 2020 44-48 4000 2000 80 406 1250 3270 1100 980 3685 2180 48-42 2230 48-48 5300 Dd 3 6 9 73H- 16 25 C.P.R.V系列對夾式多層次金屬硬密封蝶閥 公稱通徑 長度 標準值 外形尺寸 （參考值） 連接尺寸 (標準值) 重量 (kg) H Dd373H Dd673H Dd973H PN1.6MPa PN2.5MPa 毫米 英寸 L H1 A1 B1 H2 A2 B2 H3 A3 B3 D1 Z-d D1 Z-d 50 2 43 112 350 180 200 625 245 72 530 250 255 125 4-18 125 4-18 12 65 21/2 46 115 370 180 200 625 245 72 530 250 255 145 4-18 145 8-18 13 80 3 64 120 380 180 200 645 245 72 565 250 255 160 8-18 160 8-18 15 100 4 64 138 420 180 200 675 355 92 600 250 255 180 8-18 190 8-22 17 125 5 70 164 460 180 200 715 355 92 640 250 255 210 8-18 220 8-26 27 150 6 76 175 555 270 280 800 355 92 705 300 315 240 8-22 250 8-26 29 200 8 89 215 780 400 425 850 250 170 775 300 315 295 12-22 310 12-26 45 250 10 114 243 840 400 425 925 250 170 945 300 315 355 12-26 370 12-30 69 300 12 114 285 995 450 560 1035 450 220 1070 300 315 410 12-26 430 16-30 86 350 14 127 320 1050 450 560 1070 450 220 1140 300 315 470 , , , 16-26 490 16-33 122 400 16 140 350 1220 535 580 1190 450 220 1210 300 315 525 16-30 550 16-36 141 450 18 152 350 1280 535 580 1250 650 280 1335 575 714 585 20-30 600 20-36 191 500 20 152 380 1365 535 580 1290 650 280 1415 575 714 650 20-33 660 20-36 260 600 24 154 435 1460 570 660 1455 850 380 1605 656 810 770 20-36 770 20-39 380 700 28 165 480 1520 750 550 1585 850 380 1844 656 810 840 24-36 875 24-42 450 800 32 190 530 1710 750 550 1700 1250 380 2040 656 810 950 24-39 990 24-48 650 900 36 203 595 1810 750 550 1865 1250 380 2255 785 863 1050 28-39 1090 28-48 830 1000 40 216 650 1900 900 750 2015 1250 380 2380 785 863 1170 28-42 1210 28-56 1050 1200 48 254 775 2280 1000 925 2250 1250 380 2640 785 863 1390 32-48 1420 32-56 1400 1400 56 279 870 2450 1000 925 2886 1590 36-48 1640 36-62 1900 1600 64 318 1000 2730 1000 925 3156 1820 40-56 1860 40-62 2900 1800 72 356 1110 3020 1100 980 3421 2020 44-56 2070 44-70 4000 2000 80 406 1250 3270 1100 980 3685 2230 48-62 2300 48-70 5300
