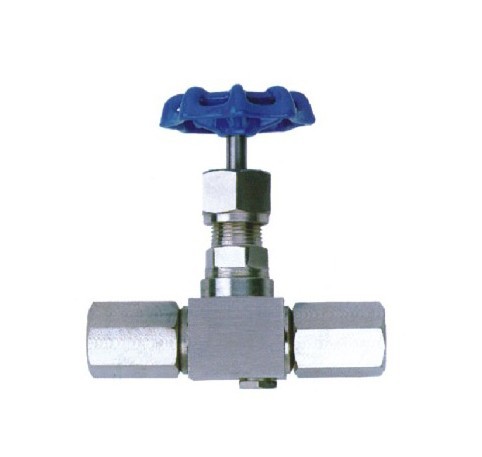

JJM8壓力表針型閥
特性:
1. 制造標準: GB/T12224-2005 JB/T7747-1995
2. 連接形式: 內螺紋連接(NPT,G,Rc,Rp…)
3. 結構特征: 錐面或球面密封
4. 閥門檢驗與試驗: GB/T13927-1992
5. 公稱壓力:≤10000Psi
6. 適用工作溫度:-29℃～+538℃
7. 適用介質: 水,油,氣等腐蝕性與非腐蝕性介質
8. 公稱通徑:DN6,DN10,DN15,DN20,DN25…
序號
NO.
|
零件名稱
Part name
|
材質
Material
|
1
|
排氣閥Exhaust valve
|
20# A105 SS304 SS304L SS316 SS316L
|
2
|
螺紋套Wrap
|
20# A105 SS304 SS304L SS316 SS316L
|
3
|
閥體 Body
|
20# A105 SS304 SS304L SS316 SS316L
|
4
|
閥蓋墊片 Bonnet Gasket
|
紫銅(Red copper) PTFE RTFE
|
5
|
閥蓋Bonnet
|
20# A105 SS304 SS304L SS316 SS316L
|
6
|
填料墊 Packing Seat
|
PTFE 柔性石墨(Expanded Graphite)
金屬盤根(Matel and Graphite)
|
7
|
填料 Packing
|
PTFE 柔性石墨(Expanded Graphite)
|
8
|
填料壓蓋 Packing Gland
|
20# A105 SS304 SS304L SS316 SS316L
|
9
|
鎖緊螺母 Lock Nut
|
20# A105 SS304 SS304L SS316 SS316L
|
10
|
閥桿 Stem
|
20# A105 SS304 SS304L SS316 SS316L
|
11
|
手輪 Handle
|
20# A105 SS304 SS304L SS316 SS316L
|
12
|
帶帽螺母 Hooded Nut
|
20# A105 SS304 SS304L SS316 SS316L
|
型號
ITEM NO.
|
公稱通徑
DN
|
M1
|
M2
|
L
|
H
|
D0
|
JJM8-1
|
DN6
|
M20X1.5
|
M20X1.5
|
120
|
93
|
ø70
|
JJM8-2
|
DN6
|
M20X1.5
|
G1/2
|
120
|
93
|
ø70
|
