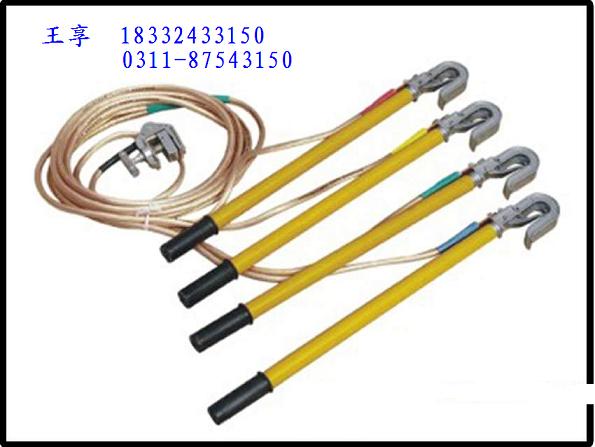

單簧式攜帶型短路接地線 雙簧式攜帶型短路接地線  手握母排接地棒  螺旋壓緊接地棒

該產品主要部件由導線彎鉤線夾，（或母排平口線夾），跨接短路線接地尾線，接線鼻，匯流管，接地端線夾或五防閉鎖夾頭，接地鋼纖以及接地操作棒等組成。

接地線按使用環境不同可分為：

1、室外接地線:尺寸長度一般為:3×1.5米＋13.5米    (其中3指接地線分相數,既有3根分叉。1.5指分相的長度。13.5指匯流夾到接地線夾之間接地銅線的長度)

2、室內接地線:尺寸長度一般為:3×1米＋5米(其中3指接地線分相數,既有3根分叉。1.5指分相的長度。5指匯流夾到接地線夾之間接地銅線的長度)

3、個人保安線:一般采用16mm²的編織軟銅線

備注:接地棒絕緣桿的長度可根據用戶的要求定做

攜帶型短路接地線

一、概述

wx系列攜帶型短路接地線是按能源部SD332-89技術標準，結合廣大電力工作者對接地線的改進要求，由本公司科研人員及電力系統工程技術人員共同開發的一種新型產品。wx系列攜帶型短路接地線于2000年6月通過電力部安全工器具質量監督檢測測試中心的型式試驗，所有試驗項目全部合格。

1． 高壓接地線概述：

（1）高壓接地線作用：

  用于線路和變電施工，為防止臨近帶電體產生靜電感應觸電或誤合閘時保證安全之用。

（2）接地線結構：

 攜帶型短路接地線由絕緣操作桿、導線夾、短路線、接地線、接地瑞子、匯流夾、接地夾

（3）接地線制作工藝：

 導線夾、接地夾是采用優質鋁合金壓鑄成形；操作棒采用環氧樹脂彩色管，絕緣性能好，強度高、重量輕、色彩鮮明、外表光滑；接地軟銅線采用多股優質軟銅線絞合而成，并外覆柔軟、耐高溫的透明絕緣護層，可以防止使用中對接地銅線的磨損，銅線達到疲勞度測試需求，確保作業人員在操作中的安全。

2．接地線分類：

（1）按照使用環境可以分為：室內母排型接地線（JDX-NL）和室外線路型接地線（JDX-WS）。

（2）按照電壓等級可分為：10KV接地線，35kv高壓接地線，110KV接地線，220KV高壓接地線，500KV高壓接地線

 3．接地線技術參數：

（1）10KV高壓接地線 絕緣桿部分長度：700 mm 握手部分長度：300 mm 金屬接頭部分長度：50 mm 節數：1 桿徑：30mm 總長（不包括線夾）：1050 mm

（2）35KV接地線 標稱截面：25mm2 總根數：810 平均直徑（mm）：0.2mm 計算截面：（mm2）：25.43 金屬接頭部分長度：50 mm 節數：1 桿徑：30mm

（3）110KV高壓接地線 標稱截面：35mm2 總根數：1136 平均直徑（mm）：0.2mm 計算截面：（mm2）：  35.67 絕緣桿部分長度：1360 mm 握手部分長度：700 mm 金屬接頭部分長度：140 mm 節數：2 桿徑：30mm 總長（不包括線夾）：2200 mm

 4. 接地線高壓接地線的使用說明

（1）掛接地線時：先連結接地夾，后接接電夾；拆除接地線時，必須按程序先拆接電夾，后拆接地夾。

（2）接地線安裝：將接地軟銅線分相上雙眼銅鼻子固定在接地棒上的接電夾（接電夾有固定式和活動式）相應位置上，將接地線合相上的單眼銅鼻子固定在接地夾或地針上，構成一套完整的接地線。

（3）核實接地棒的電壓等級與操作設備的電壓等級是否一致。

（4）接地軟銅線有分相式和組合式，接地棒有平口式和雙簧鉤式線夾。

二、結構特點

1. 由導線端線夾、短路線、匯流夾、接地線、接線鼻、接地端線夾或臨時接地極以及接地操作棒等組成。

2. 導線端和接地端的線夾采用優質鋁合金壓鑄，與其配套的緊固件金屬均經鍍鎳處理。

3.接地操作棒采用絕緣性能與機械強度俱佳的高級環氧樹脂、玻璃纖維精制而成，同時對操作手柄加裝硅橡膠護套，合牢固，絕緣更為安全可靠。

4.短路線與接地線采用多股優質軟銅線絞合而成,并外覆柔軟、耐高溫的透明絕緣護層，可以防止使用中對接地銅線的磨損，確保作業人員在操作中的安全。

5.接線鼻和匯流夾與接地銅線及外護套采用壓接新工藝,軟連接可有效地防止使用時連接處銅線斷股，提高了接地線的可靠性和使用壽命。

三、分類及型號說明

按接地操作棒功能及結構分類：

wx系列短路接地線按照操作棒接電線夾與短路接地引導線不同分別進行分類：

 1、 線路型短路接地線：適用于架空線路停電檢修用。

主要有：

（1）雙舌式接地棒（雙簧接地棒）：具體規格分為：wx-S-10KV雙簧接地棒，wx-S-35KV雙簧接地棒，wx-S-110KV雙簧接地棒，wx-S-220KV雙簧接地棒，wx-S-330KV雙簧接地棒，wx-S-500KV雙簧接地棒。

（2） 單舌式接地棒 (單簧接地棒) ：具體規格分為：Jh-D-10KV單簧接地棒，wx-D-35KV單簧接地棒，wx-D-110KV單簧接地棒，wx-D-220KV單簧接地棒，wx-D-330KV單簧接地棒，wx-D-500KV單簧接地棒。

（3）螺旋壓緊式(線路型)：具體規格分為：wx-L-10KV螺旋壓緊式接地棒，wx-L-35KV螺旋壓緊式接地棒

    五星生產的攜帶型短路接地線各項性能指標符合ISO9001:2000質量體系認證，并經電力工業電力安全工器具質量監督檢驗測試中心檢驗合格，批準入網推廣。
