弧形閘門簡介

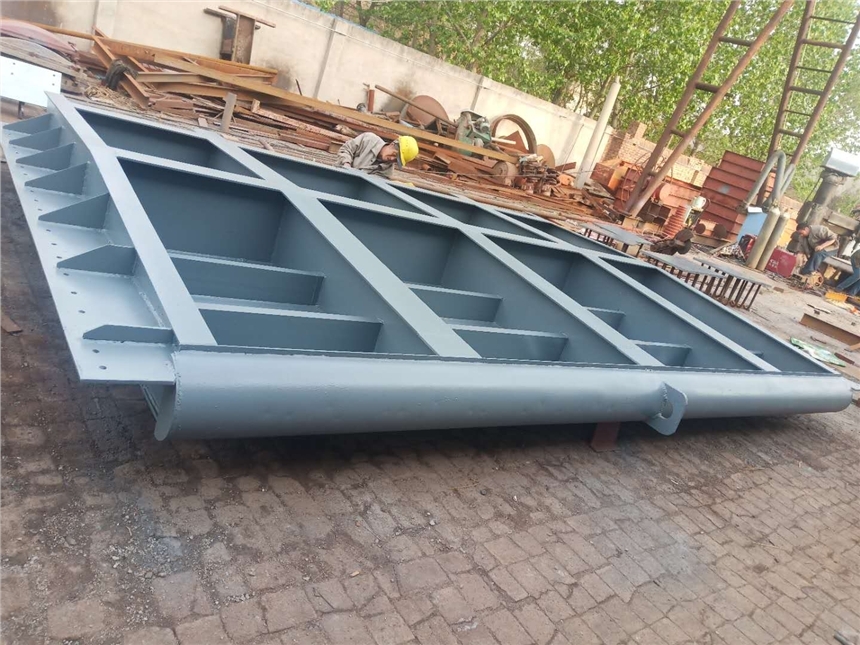

弧形閘門是指擋水面為圓柱體的部分弧形面的閘門，由轉動門體、埋設構件及啟閉設備三部分組成。其支臂的支承鉸位于圓心，啟閉時閘門繞支承鉸轉動，啟閉力較小，水力學條件好，***用于各種類型的水道上作為工作閘門運行。按門頂以上水位的深度分為露頂式和潛孔式。水位不超過門頂稱露頂式弧形閘門（也稱表孔弧形閘門），水位高于門頂稱潛孔式弧形閘門(也稱深孔弧形閘門或高壓弧門)。按支承鉸軸的形式分為圓柱鉸、圓錐鉸、球形鉸和雙圓柱鉸式弧形閘門。

弧形閘門安裝過程中需要進行測量控制的部件包括：支承大梁（或錨栓架）、固定支鉸、底坎、側軌、門楣、啟閉機機架。

二、弧形閘門的安裝

弧形閘門安裝順序根據其止水裝置的不同分為以下兩種。

（一）、利用門葉側面橡皮進行止水，安裝順序一般為：埋件安裝（包括：支承大梁（或錨栓架）、底坎、側軌、門楣），固定支鉸及啟閉機機架安裝，門體安裝，啟閉機安裝，啟閉機聯門運行。

（二）、利用側軌上沖壓水封進行止水，安裝順序一般為：支承大梁（或錨栓架）的安裝，固定支鉸及啟閉機機架安裝，門體安裝，啟閉機安裝，啟閉機聯門運行，埋件安裝（包括：底坎、側軌、門楣）。

三、安裝測量的準備

安裝測量前需選擇精度和性能滿足要求的全站儀（或經緯儀）和水準儀，并對全站儀的對中器、水準氣泡（電子水準器）、視準軸誤差C、指標差i等以及水準儀的指標差進行檢測和校正。

確定配套使用的測具，包括：經過檢定的鋼帶尺（長鋼尺）、微型棱鏡、鋼板尺、彈簧秤等。比較全站儀測距（直接測距和差分測距）與鋼帶尺量距差，并對棱鏡常數進行改正。
