河北五星電力設備有限公司 ----  聯系人：王享
固定電話：0311—87543150 -----  手機:18332433150 ----  QQ：2514446480

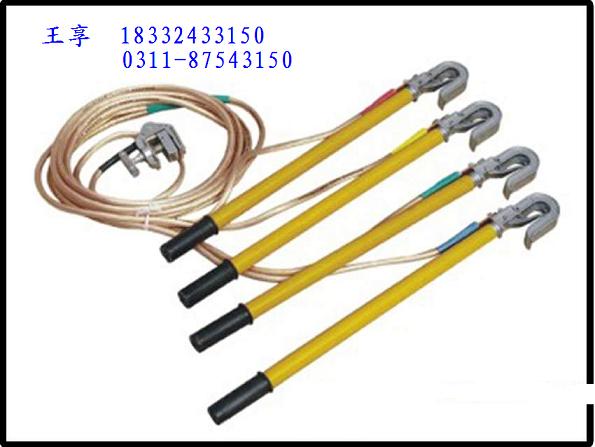

產品名稱：wx-D型單簧式攜帶型短路接地線

規格型號：10KV雙簧式接地線  35  KV雙簧式接地線  66KV 單簧式接地線  10KV單簧式接地線  220KV   單簧式接地線  500KV  單簧式接地線

接地棒材質： 絕緣玻璃鋼

接地線按使用環境不同可分為：

1、室外接地線:尺寸長度一般為:3×1.5米＋13.5米    (其中3指接地線分相數,既有3根分叉。1.5指分相的長度。13.5指匯流夾到接地線夾之間接地銅線的長度)

2、室內接地線:尺寸長度一般為:3×1米＋5米(其中3指接地線分相數,既有3根分叉。1.5指分相的長度。5指匯流夾到接地線夾之間接地銅線的長度)

3、個人保安線:一般采用16mm²的編織軟銅線

1．接地線概述：

　�。�1）接地線組成部分及簡介：攜帶型短路接地線由絕緣操作桿、導線夾、短路線、接地線、接地瑞子、匯流夾、接地夾。導線夾、接地夾是采用優質鋁合金壓鑄成形；操作棒采用環氧樹脂彩色管，絕緣性能好，強度高、重量輕、色彩鮮明、外表光滑；接地軟銅線采用多股優質軟銅線絞合而成，并外覆柔軟、耐高溫的透明絕緣護層，可以防止使用中對接地銅線的磨損，銅線達到疲勞度測試需求，確保作業人員在操作中的安全。

　�。�2）接地線分類：接地線按使用環境可分為戶內母排型，變電母排型，變電線路型，戶外線路型四種。

　　一般情況下檢修時戶內母排型接地線和變電母排型接地線的接電夾與帶電設備的母排（銅排）連接，所以變電母排型和戶外母排型接地線的接電夾一般采用平口式即：JDX-NL型平口螺旋壓緊式接地線和 JDX-NS型平口手握式接地線。

　　而變電線路型接地線和戶外線路型接地線的接電夾與帶電體的連接部分一般是銅線或鋼芯鋁絞線，所以變電線路型接地線和戶外線路型的接地夾一般采用雙簧卡口式、單簧卡口式、或圓口壓緊式，即：JDX-WS 型雙簧卡口式接地線、JDX-WD型單簧卡口式接地線和JDX-WL型圓口壓緊式接地線 。

　　2．220KV接地線常用配置

　�。�1）接地線產品規格： JDX-NL-220KV接地線

　　接地線產品類型： 平口螺旋壓緊式接地線

　　接地線使用范圍： 220KV戶內母排，變電母排

　　接地棒接電夾型式：平口螺旋壓緊式

　　接地棒接電夾規格：接電夾開口口距35mm，最大開口口距130mm

　　接地棒操作桿規格：2節2米*3根，外徑Ф32mm，操作桿長度和外徑可根據用戶需求定制。

　　接地軟銅線規格： 線徑：35mm，3*4m+4m合相式。長度和線徑可根據用戶需求定制。

　　適用電壓等級：�0�2�0�2 220KV

　�。�2）接地線產品規格： JDX-WS-220KV接地線

　　接地線產品類型： 雙簧掛鉤式接地線

　　接地線使用范圍： 220KV變電線路，戶外線路用接地線

　　接地棒接電夾型式：線路掛鉤式，鋁雙簧卡口式

　　接地棒接電夾規格：接電夾開口口距30mm，最大開口口距65mm

　　接地棒操作桿規格：2節4米*3根，外徑Ф36mm，操作桿長度和外徑可根據用戶需求定制。

　　接地軟銅線規格： 線徑：25mm，3*5m+25m合相式。長度和線徑，可根據用戶需求定制。

　　適用電壓等級：220KV

　　3.高壓接地線的使用說明

　�。�1）掛接地線時：先連結接地夾，后接接電夾；拆除接地線時，必須按程序先拆接電夾，后拆接地夾。

　�。�2）安裝：將接地軟銅線分相上雙眼銅鼻子固定在接地棒上的接電夾（接電夾有固定式和活動式）相應位置上，將接地線合相上的單眼銅鼻子固定在接地夾或地針上，構成一套完整的接地線。

　�。�3）核實接地棒的電壓等級與操作設備的電壓等級是否一致。

　�。�4）接地軟銅線有分相式和組合式，接地棒有平口式和雙簧鉤式線夾。

接地線高壓接地線的使用說明

（1）掛接地線時：先連結接地夾，后接接電夾；拆除接地線時，必須按程序先拆接電夾，后拆接地夾。

（2）接地線安裝：將接地軟銅線分相上雙眼銅鼻子固定在接地棒上的接電夾（接電夾有固定式和活動式）相應位置上，將接地線合相上的單眼銅鼻子固定在接地夾或地針上，構成一套完整的接地線。

（3）核實接地棒的電壓等級與操作設備的電壓等級是否一致。

（4）接地軟銅線有分相式和組合式，接地棒有平口式和雙簧鉤式線夾。
