結構形式

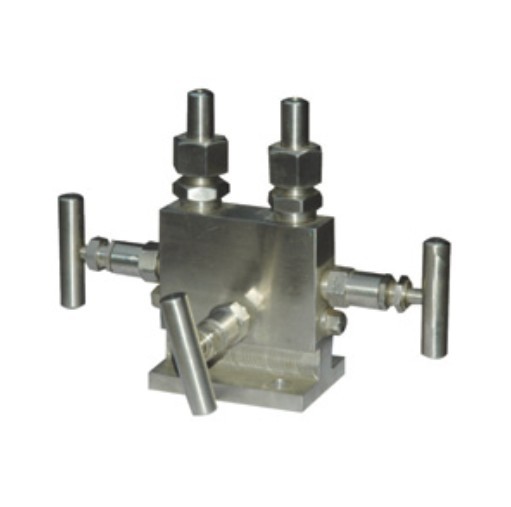

1151型三閥組適用于與美國斯蒙特公司的1151系列電容差壓變送器產品配套，其作用是從引壓點將信號引入1151系列差壓變送器正負測量室，使引壓點與測量室接通或斷開，為1151電容變送器不可缺少的配件。
應用規范
1、設計制造：GB/T 12224-1989；JB/T 8473-1996
2、連接形式：法蘭式連接；NPT內螺紋；對焊式管接頭
3、結構特征：錐面密封；浮動閥瓣
4、閥門檢驗和實驗：GB/T 13927-1992
5、材料：碳鋼按GB/T 12228-1989的規定
6/不銹鋼按 GB/T 1220-1989的規定
性能規范 單位：MPa
實驗項目 |
壓力值 |
公稱壓力 |
16 |
殼體實驗 |
24 |
密封試驗 |
17.6 |
氣壓試驗 |
9.6 |
適用溫度 |
≤180℃ |
適用介質 |
水、蒸汽、油品等 |
主要零件材料
型號 |
閥體 |
接頭 |
閥桿 |
螺帽 |
填料 |
1151-160 |
20# |
20# |
2Cr13 |
20# |
PTFE |
1151-160P |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
主要外形尺寸
規格 |
A |
A1 |
B |
B1 |
N-Ф |
N-M |
重量（kg） |
DN6 |
54 |
54 |
41 |
41 |
4-Ф12 |
4-M10 |
2.2 |
